舞台照明 への投資は、 単なる美学をはるかに超えています。要求の厳しい環境における複雑なエンジニアリング、配電、空間的な課題を解決する必要があります。安価な消費者グレードの LED と真の B2B グレードの器具を簡単に区別する必要があります。ハイエンド機器は、長期的な信頼性、ネットワークの拡張性、圧力下での正確な光制御を保証します。ライブブロードキャスト中にライトが点灯しないことは、単に不便であるだけではありません。それは生産価値全体を台無しにしてしまいます。
この完全なガイドは、技術的および商業的な評価ツールとして設計されました。これは、プロダクション マネージャー、テクニカル ディレクター、施設インテグレーターが、会場の要件や予算の制約に合わせて設備の機能を適切に調整するのに役立ちます。光学的な複雑さを評価し、総所有コストを計算し、完璧な制作に必要な正確な治具を選択する方法を学びます。
プロの舞台照明は、光学的な複雑さと動作能力 (静的かインテリジェントか) によって分類されます。
総所有コスト (TCO) を評価するには、器具の定価だけでなく、消費電力、熱管理 (HVAC 負荷)、およびケーブル インフラストラクチャを考慮する必要があります。
照明装置の有効性は、大気の組み合わせ (ヘイザー対フォガー) と制御プロトコルのスケーラビリティ (DMX512 対 Art-Net/sACN) に大きく依存します。
適切なフィクスチャの選択は、ステージ サイズ、イベント タイプ、光学的ニーズ、予算の制約という 4 つのステップのフレームワークに基づいて行われます。
照明を重要な環境制御ツールとして扱います。基本的な照明を提供するだけではありません。これを使用して、聴衆がどこを見るかを正確に指示します。 プロフェッショナルな舞台照明は ステージの形状を定義し、主要な出演者を分離します。
機器を購入する前に、次の中核となるビジネスと設計要素を考慮してください。
可視性と集中力: 広い可視性により、聴衆はステージを確実に見ることができます。正確に焦点を合わせると、特定の話者や劇的な瞬間に注意が向けられます。タスクごとに異なる治具が必要です。
気分と美学: 色温度とビームテクスチャリングの心理的影響は、気分を劇的に変化させます。温かみのある色調が親密さを生み出します。真っ白でクールな白は、高いエネルギーや緊張感を伝えます。

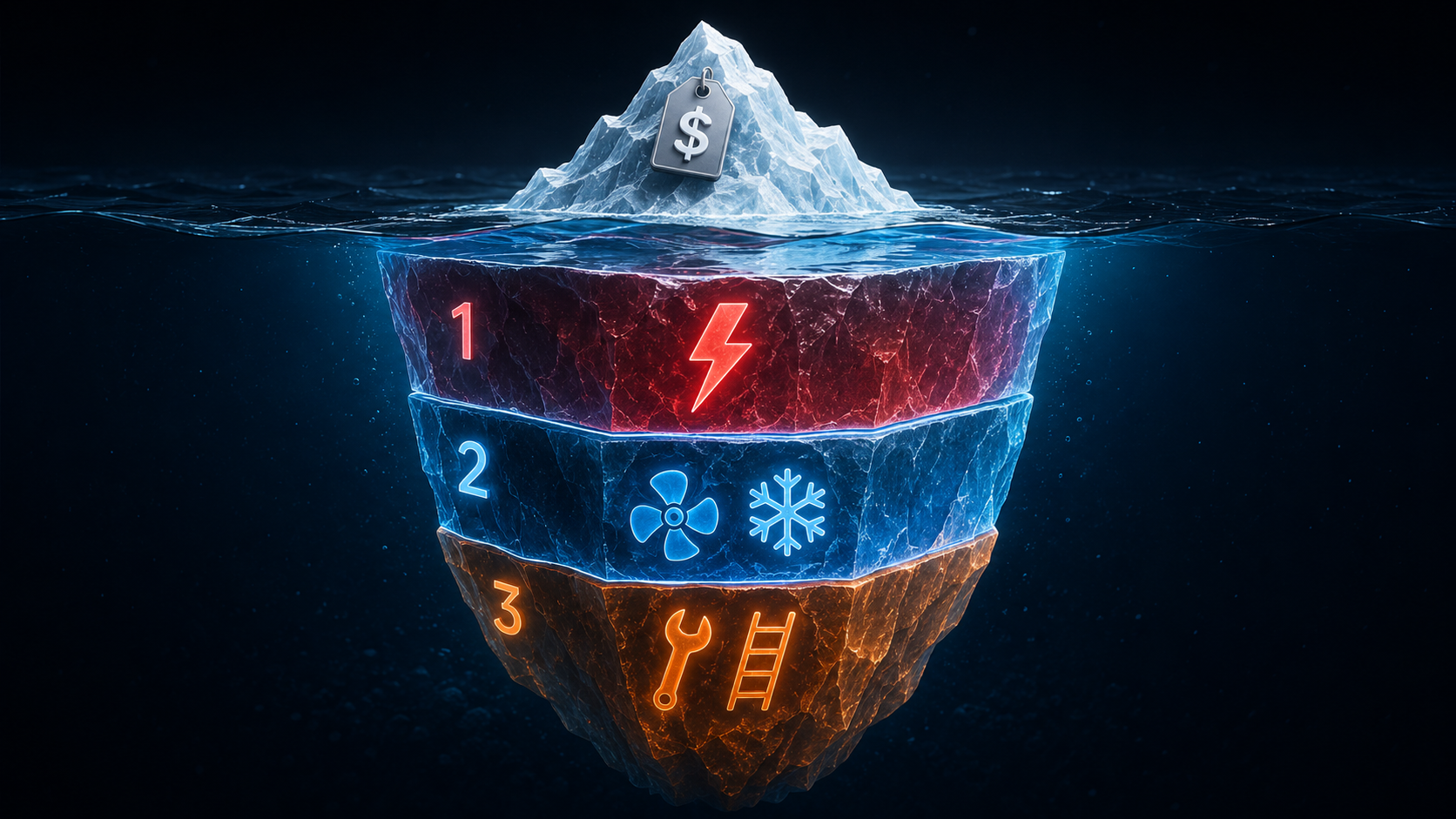

TCO の観点: 従来のハロゲン ランプや放電ランプはほとんど時代遅れです。現代の会場は高度な LED エコシステムに依存しています。ハードウェアの初期費用は高く感じられますが、長期的に節約すれば投資が正当化されます。 LEDは消費電力を削減します。定期的にゲルを交換する必要がなくなります。また、メンテナンスの人件費も大幅に削減されます。さらに、LED は発生する熱が大幅に少ないため、会場の HVAC 冷却負荷が直接軽減されます。

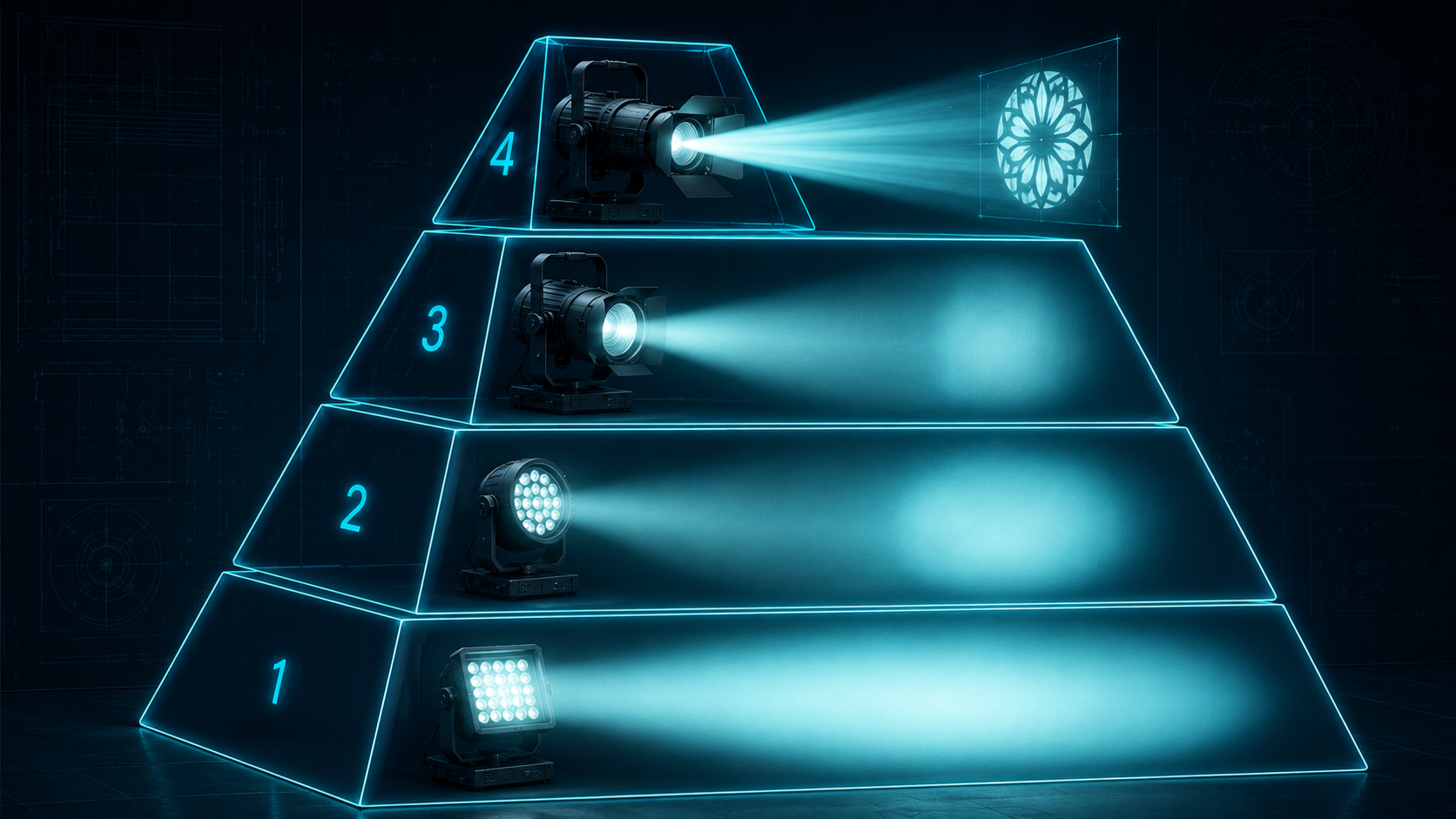

静的フィクスチャは光学的な複雑さによって分類されます。シンプルな裸電球から高度に設計されたマルチレンズ システムまで多岐にわたります。これらのメカニズムを理解すると、特定の実際のアプリケーションに適切なツールを選択するのに役立ちます。
これらの器具は最も単純な光学設計を表しています。レンズは含まれておらず、光を形作るのに完全に非対称の反射板に依存しています。これらを使用して、サイクロマと背景全体に広く均一な光の分布を実現します。費用対効果が非常に優れていますが、ゼロビーム制御を提供します。投光器の焦点を合わせることができません。

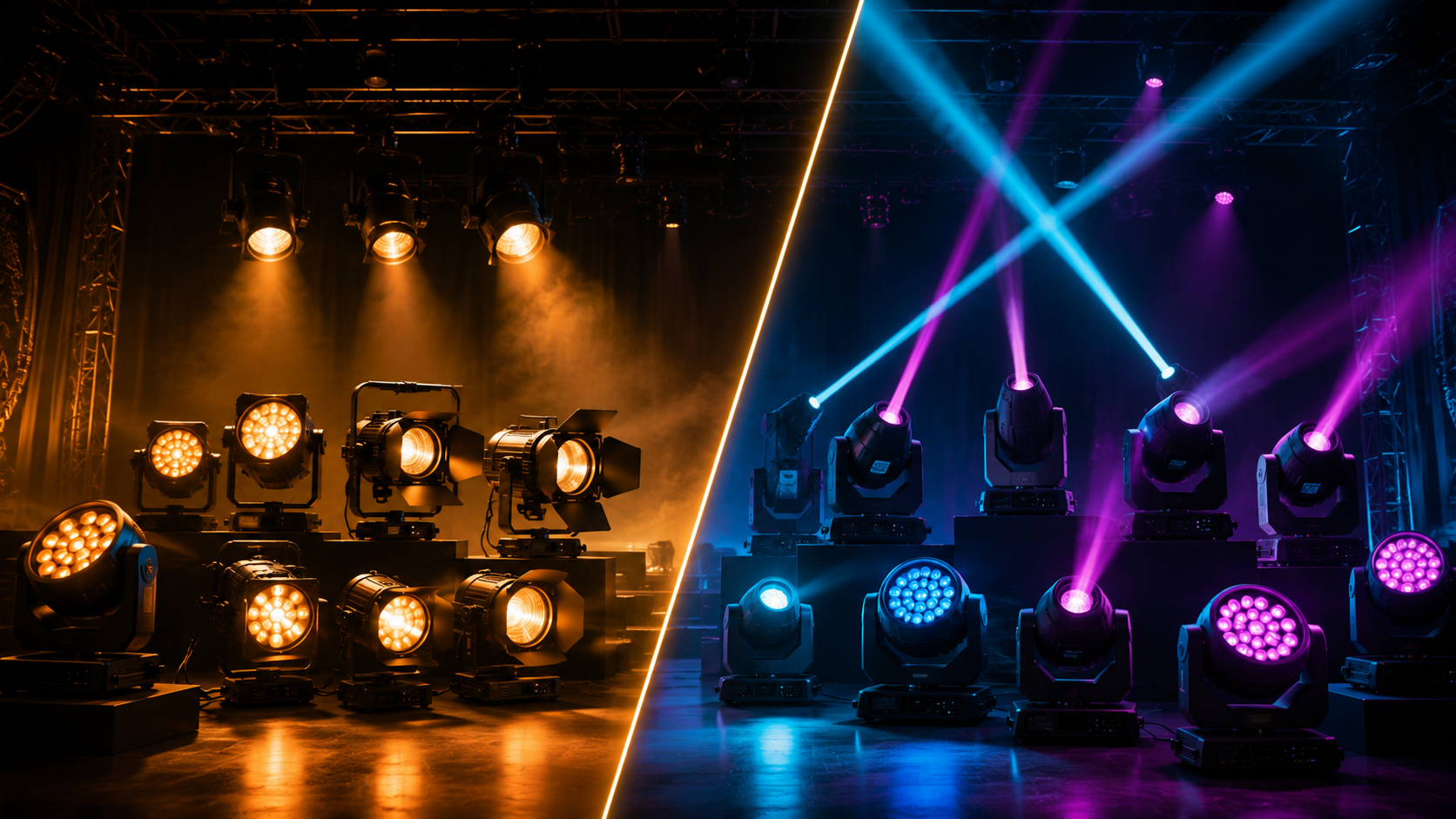

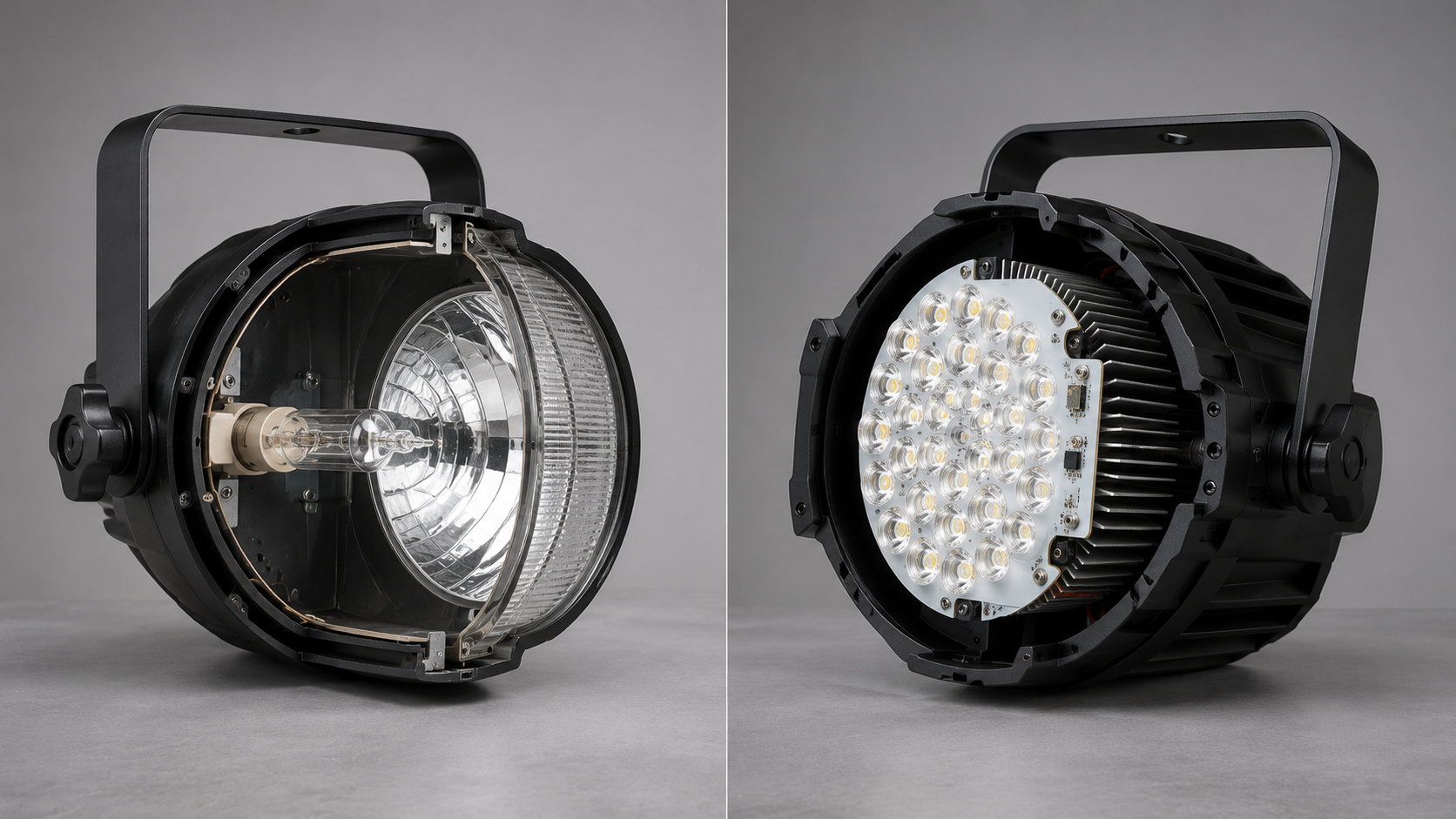

PAR缶はライブイベントの主力製品です。伝統的に、密閉されたランプ、リフレクター、レンズが 1 つのユニットに結合されているのが特徴です。サイズは 8 インチに基づいた厳密な数学的規則に従います。たとえば、PAR64 器具の直径は 8 インチ (64 を 8 で割った値) です。これらは、コスト効率が高く、高出力のステージ洗浄を提供します。現在、業界は LED PAR に大きく移行しています。このシフトにより、壊れやすい物理ゲルに依存することなく、無限の色の混合が可能になります。

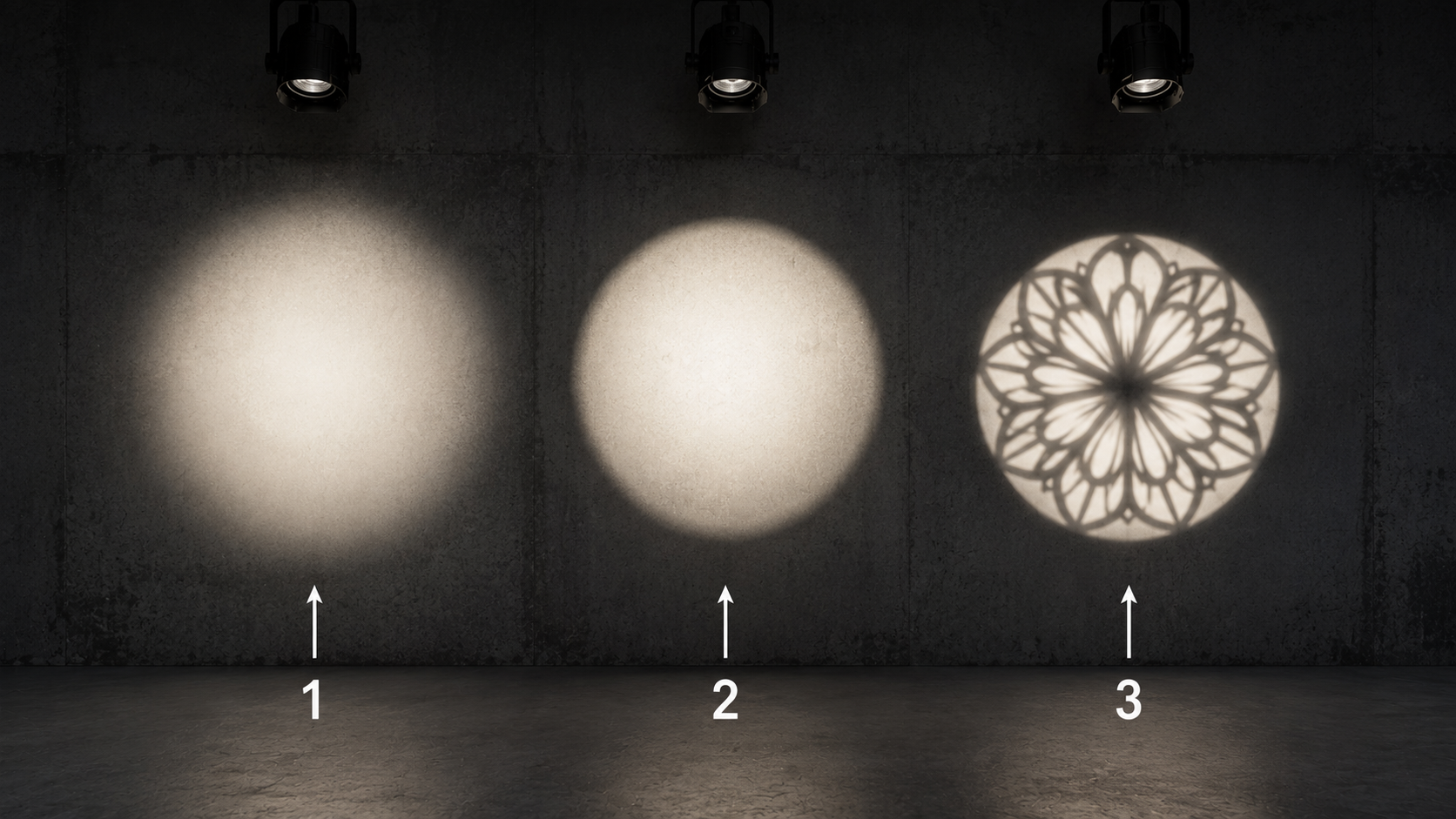

これらの器具には、調整可能な光学制御が導入されています。フレネルは同心円状のレンズを使用して、通常 10° ～ 55° の範囲の可変ビーム サイズを提供します。これらを使用して、滑らかでソフトエッジのブレンドを実現します。劇場や教会のフロントライトや顔の照明に最適です。平凸 (PC) ライトは同じファミリーに属しますが、異なるレンズ形状を使用します。 PC フィクスチャは、フレネルの高度に拡散したエッジと比較して、わずかに鋭いビーム エッジを生成します。
Leko と呼ばれることが多いプロファイル フィクスチャは、静的ライトの中で最も複雑な光学的機能を備えています。内部フレーミング シャッター、交換可能なレンズ チューブ (19°、26°、可変ズームなど)、ゴボ (パターン テンプレート) 用の専用スロットを備えています。手術用の精密照明に使用されます。彼らは出演者を完全に隔離します。不要な建築領域に光をこぼすことなく、シャープなテクスチャをステージに投影できます。

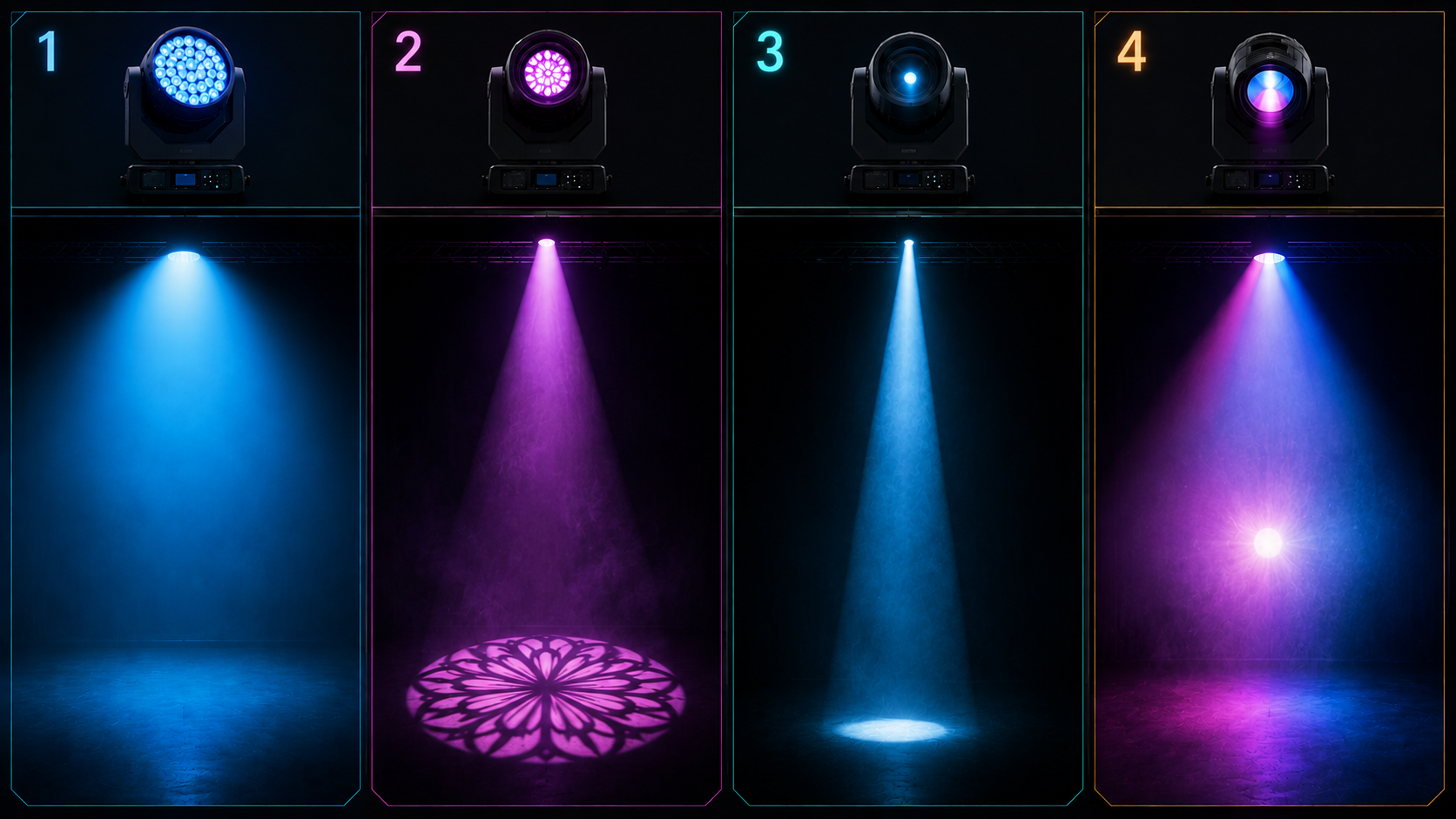

ムービング ライトは、現代のプロダクションにおける「スイス アーミー ナイフ」の役割を果たします。驚くべき動的なスケーラビリティを提供します。ただし、内部の機械的な複雑さにより、メンテナンスに大きなトレードオフが生じます。定期的に掃除して整備する必要があります。
洗浄治具はソフト エッジを生成し、通常は CMY (シアン、マゼンタ、イエロー) または RGBW (赤、緑、青、白) LED エンジンを利用した高出力の色混合を特徴としています。移動するターゲット領域をスムーズに覆うために使用します。これらは、現代のコンサートツアーで見られる鮮やかな色の背景を提供します。
スポットは鋭いビームを照射します。メーカーは、回転プリズム、アニメーション ホイール、および複数のゴボ ホイールを装備しています。これらを使用して、ステージの床に驚くべき空中効果と鋭い焦点を作成します。静的なシーンにテクスチャと動きを追加します。
ビーム器具は、通常 1° ～ 8° の非常に狭いレーザーのような投影角度を特徴としています。デザイナーはこれらを使用して、重い周囲光と厚い大気の効果をカットします。これらは、エネルギッシュなライブ ミュージックや EDM フェスティバルの特徴的な視覚要素です。
ハイブリッド器具は、ビーム、スポット、およびウォッシュ機能を単一の可動ヘッドに結合しようとします。汎用性が高いため、賃貸住宅の在庫として非常に人気があります。ただし、妥協点を理解する必要があります。低予算のハイブリッド モデルでは、完全な CMY カラー混合が不足していることがよくあります。さらに、ウォッシュ モードで動作すると、完全に平坦な光のフィールドではなく、ビームの中心に顕著な「ホットスポット」が発生することがよくあります。
器具カテゴリー | 主な使用例 | ビームエッジの品質 | メンテナンスの必要性 |
|---|---|---|---|
フレネル | 正面顔照明、ソフトブレンディング | とても柔らかい | 低い |
プロフィール (ERS) | 正確な分離、ゴボ投影 | ハード/シャープな輪郭 | 低い |
移動ビーム | 高エネルギーの航空効果 | かみそりの鋭さ (1°-8°) | 高い |
ハイブリッドムービングヘッド | 多目的レンタル在庫 | 変数 (妥協したウォッシュ) | 非常に高い |
適切な雰囲気環境と信頼できるデータ経路がなければ、舞台照明は完全に機能しません。最も高価なムービングヘッドを購入することもできますが、インフラストラクチャがそれらをサポートできない場合、見た目はひどいものになります。

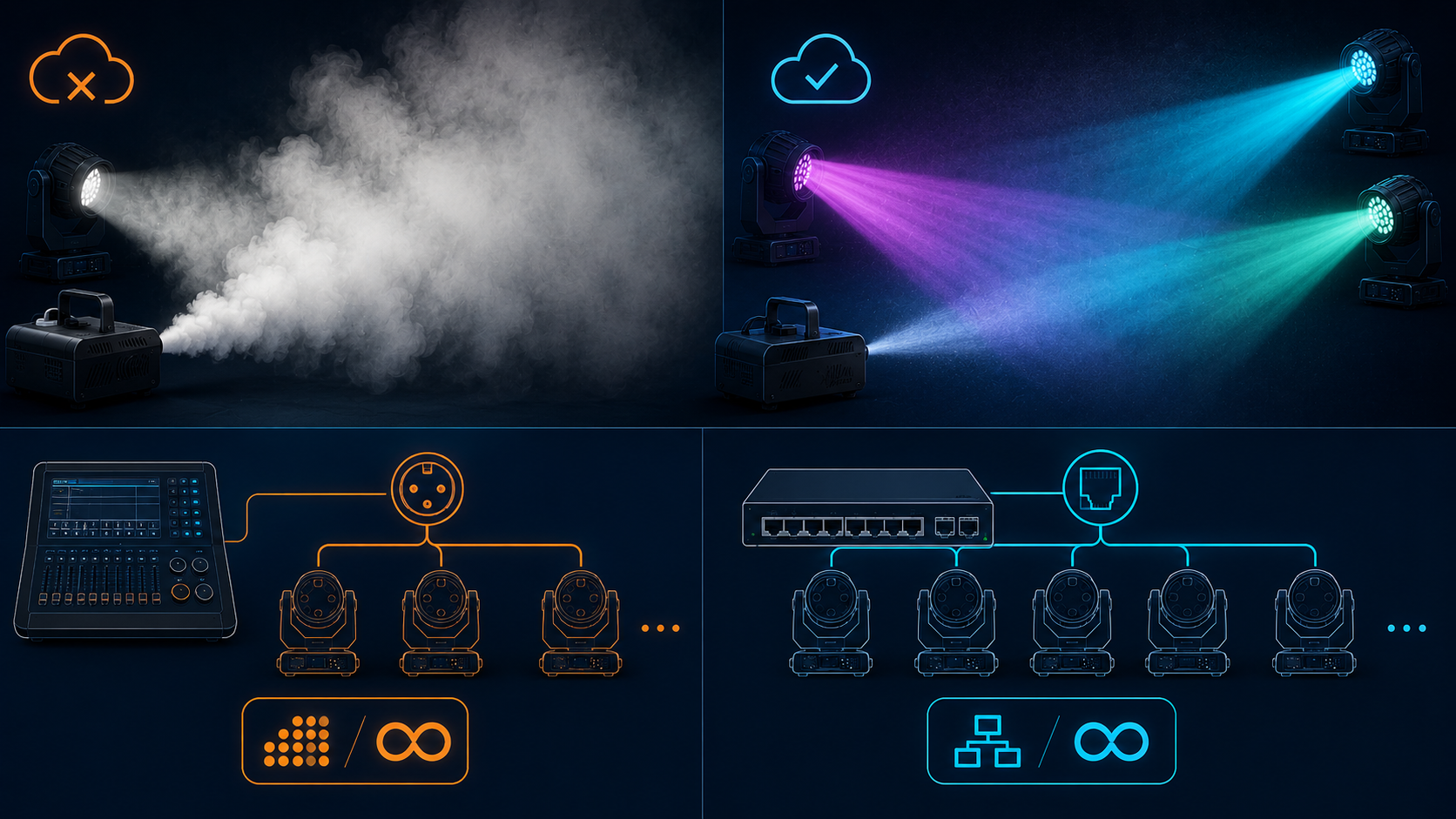

光は、表面に当たるまで、薄い空気の中では見えません。空中のビームを見るには大気粒子が必要です。 2 つの異なるマシン間の厳密な違いを理解する必要があります。
ヘイザー: これらの機械は、細かくて長時間持続するミストを生成します。鉱物油または水ベースの液体を使用します。もやは、光線がそれを突き抜けるまで目に見えないように空気中に漂います。ヘイザーは現代のコンサート照明には必須です。
フォグマシン: これらのマシンは、濃くて短時間の濃い白煙の雲を放出します。ビームを継続的に可視化するためではなく、短時間の特殊効果のために使用します。
ベストプラクティス: 液体の種類を決して混合しないでください。油ベースのヘイザーに水ベースの液体を入れると、ヒーターコアが即座に破壊され、有毒なフュームが発生します。
ライトには説明書が必要です。選択したデータ経路によって、制作の規模が決まります。
DMX512: これは依然として信頼できる業界標準です。標準の 5 ピン XLR ケーブルで動作します。ただし、「ユニバース」あたりのデータは 512 チャネルに厳密に制限されています。最新のマルチチャネル ピクセル マップ LED バーでは、わずか 2 つまたは 3 つの器具で 1 つのユニバースを簡単に最大化できます。
Art-Net および sACN: これらはイーサネットベースのプロトコルです。標準の Cat5e/Cat6 ネットワーク ケーブルを介して DMX データを送信します。これらは数千のユニバースを同時に処理できるため、大規模で高帯域幅のリグには絶対に必要です。
重機を人の頭上に吊り下げるという工学上の現実を無視してはなりません。ケーブル管理は安全性に直接影響します。可動トラスに照明を取り付ける場合は、専用のケーブル キャリアを使用する必要があります。産業用ジグザグ チェーンは、壊れやすいデータ ラインを断線から保護します。適切な配線により信号障害が防止され、デッキでのつまずきの危険が排除され、電気火災のリスクが大幅に軽減されます。

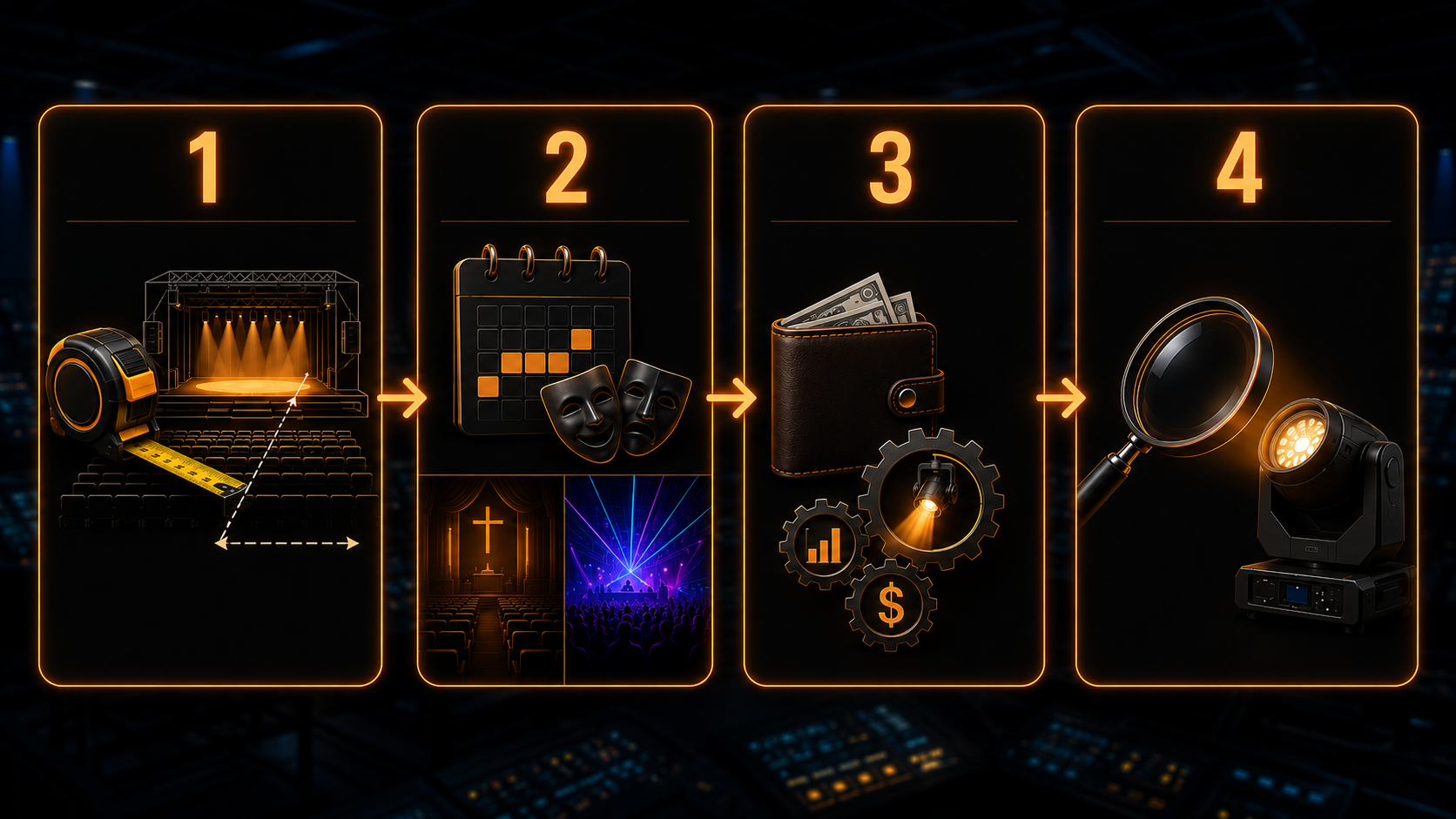

戦略なしに照明器具を購入するとお金の無駄になります。この厳格で実用的な意思決定マトリックスを使用して、次回の購入を評価してください。
ステージのサイズと投影距離: 取り付け位置からステージまでの正確な距離を計算します。短焦点環境 (小さなクラブ ステージなど) では、広角フレネルと LED ウォッシュが必要です。遠距離環境 (アリーナや巨大教会など) では、高ワット数の移動ビームと狭角 ERS プロファイルが必要です。
イベント タイプの制約: さまざまなイベントには、相反する技術要件があります。教会や放送劇場では、正確な肌の色合いを実現するために、CRI (演色評価数) の高い照明器具が優先されます。また、静音冷却ファンと非常にスムーズでちらつきのない調光も必要です。逆に、EDM コンサートでは、速いパン/チルト速度、積極的なストロボ レート、シャープなビーム コントラストが優先されます。
予算と統合の割り当て: 常に最初に信頼性の高いフロントライティングにコア予算を費やします。高品質のプロファイルとフレネルを使用して、スピーカーと出演者が完全に照明されていることを確認します。フロントライトを確保した後にのみ、残りの資金を派手な可動ヘッドやエフェクトに投資する必要があります。
パイロットテスト: LED 器具を盲目的に大量に購入しないでください。必ず最初にデモ機を 1 台購入してください。既存の会場制御ボードと調光器の互換性を検証するには、パイロット テストを行う必要があります。調光カーブが一致しないと、ショーが台無しになります。

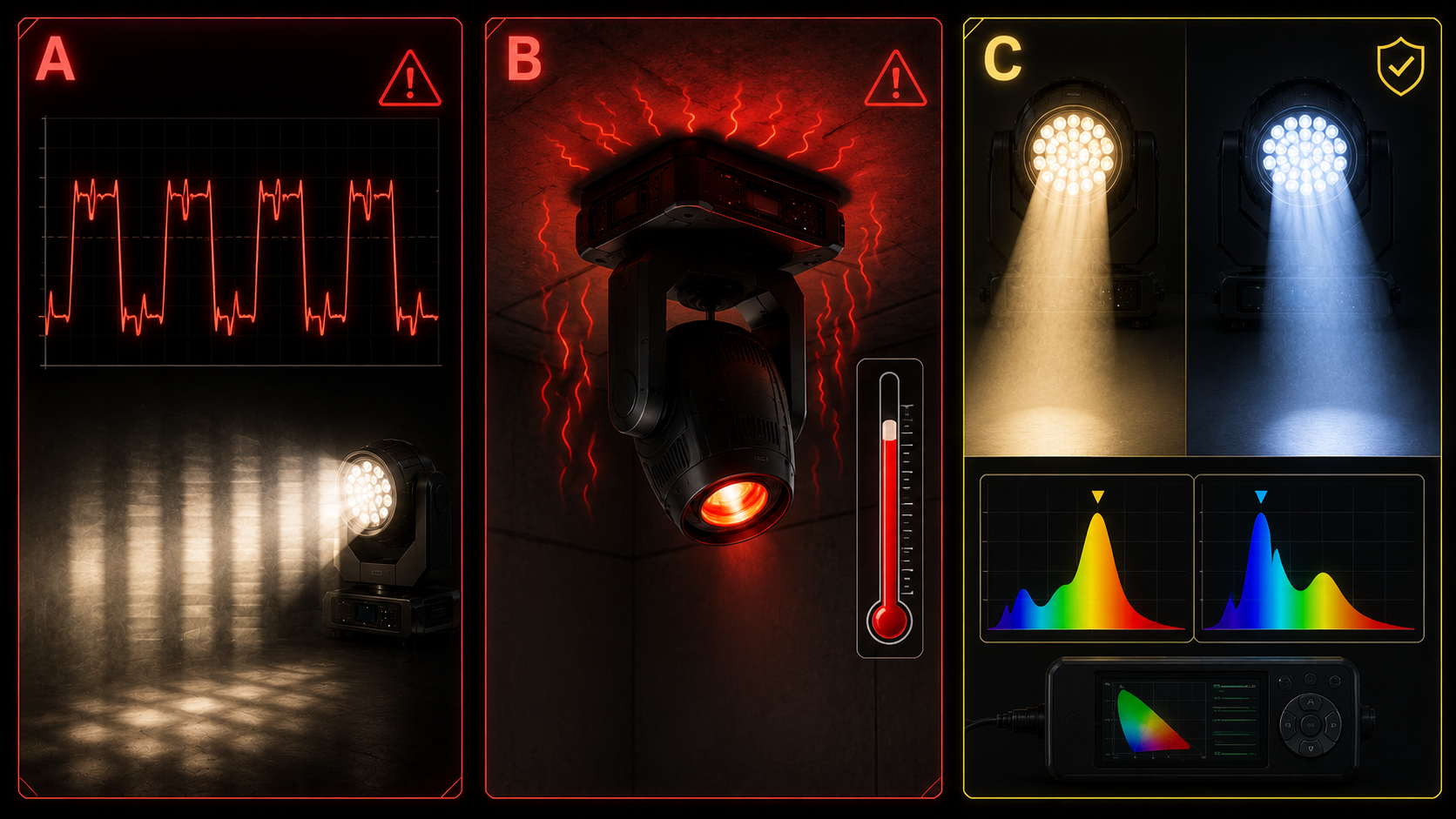

最良の計画であっても、現場では技術的な現実に直面します。よくある障害点を迅速に特定して修正する方法を知っておく必要があります。
LED のちらつきはよく知られた問題です。これは通常、古い従来の調光ラックと最新の LED 電源の間のインピーダンスの不一致によって発生します。 LED には一定の電力が必要です。わずかに電圧が漏れている昔ながらの劇場用調光ラックに最新の LED 器具を差し込むと、光が不規則にパルスしたりちらついたりします。インテリジェント LED には、スイッチなしのリレー電源を直接供給する必要があります。
最新の LED はハロゲン電球よりも周囲の熱の発生が少ないですが、内部のマイクロプロセッサは非常に高温になります。適切な換気が行われていない場合、インテリジェント ライトが故障したり、ランダムに再起動したり、自動的に暗くなったりします。可動ヘッドを天井に直接設置したり、換気のない建築上の入り江内に設置したりしないでください。
長期にわたって安価な LED を購入するリスクに注意してください。製造バッチが異なると、白色光の色温度も異なります。これは「ビニング」問題として知られています。今年は安い LED ウォッシュを 10 個購入し、来年はさらに 10 個購入した場合、「白色」の出力は並べるとまったく異なって見えるでしょう。一貫性を確認するには、常に専用の露出計を使用してください。プロの B2B メーカーは、製品寿命全体にわたって厳密なカラー ビニングを保証します。
機器の調達は、正確な光学要件、データ インフラストラクチャの容量、予算の現実性のバランスをとるための作業です。
複雑な可動ヘッドに多額の投資をする前に、フロント照明用の基本的な静的器具を優先してください。
総所有コストを考慮します。消費電力、HVAC 負荷の軽減、メンテナンスの労力を評価します。
目に見えないインフラを尊重します。視覚的なインパクトを最大化するために、高品質のネットワーク プロトコル (Art-Net/sACN) と適切な大気マシン (ヘイザー) に投資してください。
次のステップは実際的な行動です。現在の電力利用可能性とネットワーク データ インフラストラクチャの包括的な監査を実施します。施設の限界がわかったら、大規模な発注書を発行する前に、技術的な照明デザイナーに相談して、スケーラブルな CAD レイアウトをプロットしてください。
A: ウォッシュ ライトは、広いステージ エリアを滑らかにカバーし、色をシームレスにブレンドするために使用される、幅広でソフトエッジの光のプールを生成します。スポット ライトは、細くてエッジの効いたビームを生成します。スポットを使用して、特定の出演者に集中的に焦点を合わせたり、表面に鋭いパターン (ゴボ) を投影したりできます。
A: はい、ほとんどすべての最新のアプリケーションで使用できます。 LED は初期費用が高くなりますが、総所有コスト (TCO) は非常に優れています。消費電力、発熱量が大幅に削減され、色変更のためのゲルの交換は不要で、高価な電球の交換も不要です。
A: 教会は、放送に適した顔の照明として、高 CRI、静音 LED PAR およびソフト フレネルを優先する必要があります。ビデオストリーミングが一般的であるため、ちらつきのない正確な肌の色合いを保証することが最も重要です。単純な移動ウォッシュを後から追加して、会衆の気を散らすことなく背景を優しく着色することができます。
A: DMX はデジタル マルチプレックスの略です。照明機器の制御に使用される世界共通のデジタル通信規格です。リグ内のすべての器具の強度、色の混合、物理的な動きを 1 か所から一元管理して自動化するには、DMX コントローラーが必要です。
