舞台照明は数十年にわたって劇的に変化し、単純な静的照明器具から、高度に自動化されたマルチパラメータのインテリジェントロボットシステムへと進化しました。現在、ダイナミックな制作は、没入型で忘れられない視覚体験を作り出すために、これらの高度なネットワークに大きく依存しています。ただし、技術ディレクター、調達マネージャー、照明デザイナーにとって、基盤となるテクノロジーをナビゲートするのは困難に感じる場合があります。このテクノロジーを理解することは、単純な機械的な分解をはるかに超えています。これは、ライブ イベントや常設用のインテリジェント フィクスチャを適切に評価、指定、導入するための重要な技術的な青写真として機能します。
このガイドでは、これらのデバイスが生のエネルギーとデータを処理して、目的の光出力を作成する方法を正確に学びます。会場に最適なものを選択できるよう、さまざまな光学プロファイル間のハードウェアの違いを調査します。最後に、重要な DMX プログラミング プロトコル、リギング安全性指標、専門家が日常的に依存している展開の現実を明らかにします。

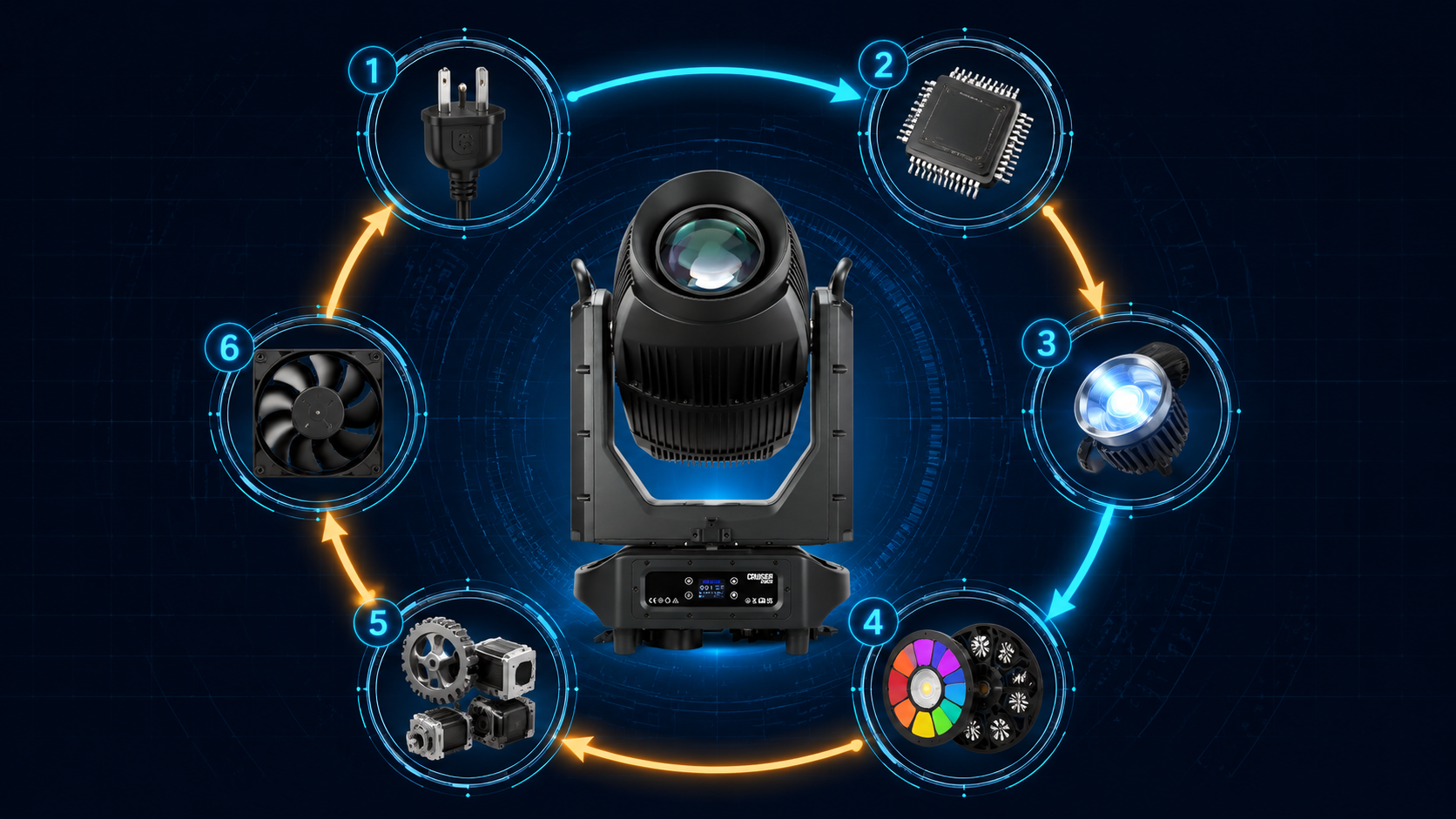

メカニカル フロー: 可動ヘッド ライトは、生の AC 電源と DMX データを目標の光出力に変換する 6 段階の内部プロセスを通じて機能します。
電源の脆弱性: 可動ヘッドを従来の AC 調光回路に接続すると、内部のマザーボードが不可逆的に破壊されます。
戦略的調達: 小規模な会場や初期投資の場合、「ウォッシュ」設備は「ビーム」または「スポット」モデルよりも大幅に高い ROI を提供します。
スケーラブルなコントロール: プロフェッショナルなワークフローは、DMX マッピングとコントロール コンソール「パレット」を利用して、プログラムされたシーン (キュー) が新しい会場の寸法に即座に適応できるようにします。

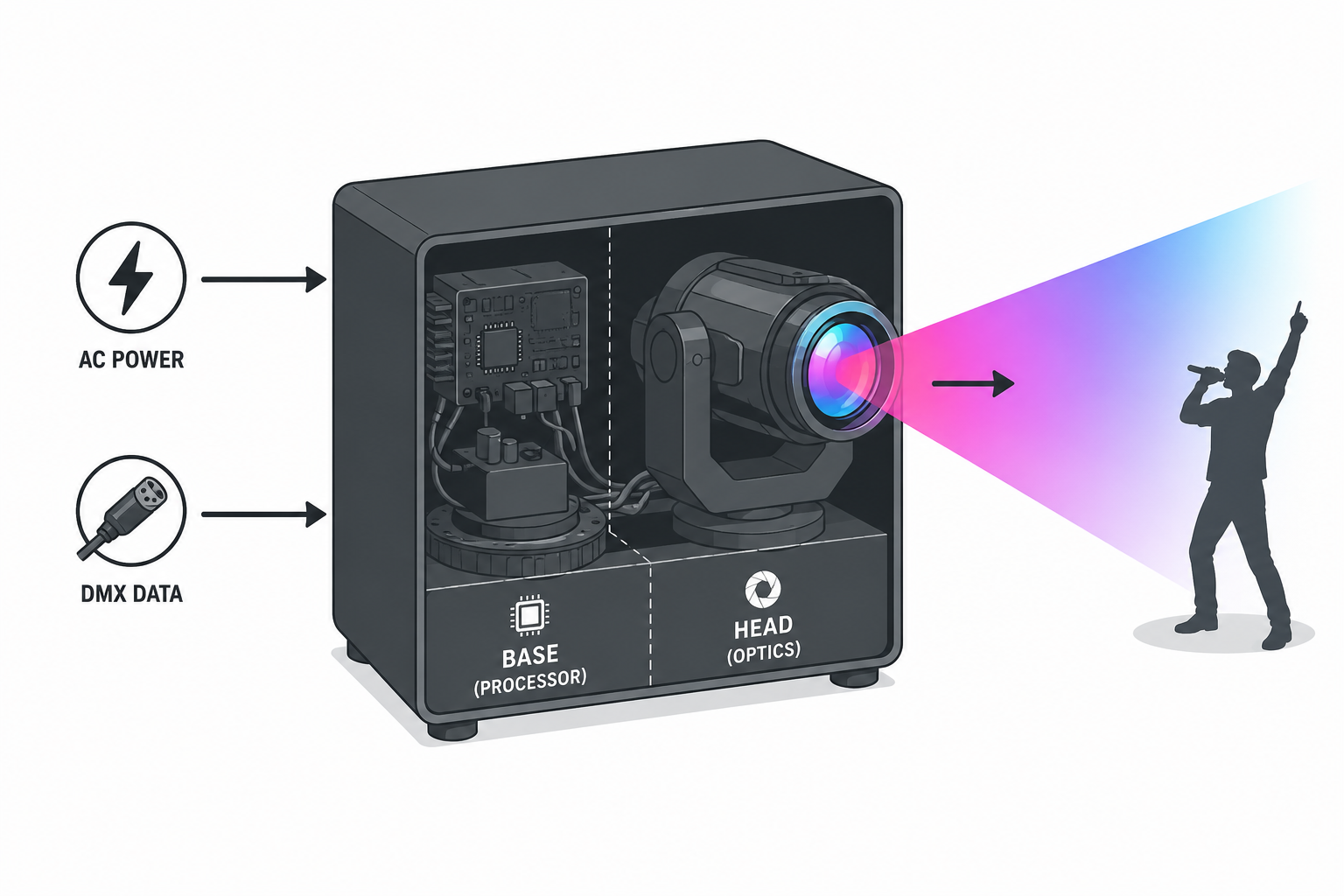

インテリジェント フィクスチャを、エネルギーとデータを処理するブラック ボックスのように扱うことができます。エンジニアは通常、ハードウェアを 2 つの主要なセクションに分割します。1 つは処理ユニットを収容するベース、もう 1 つは光学アレイを収容する可動ヘッド (エッグと呼ばれることが多い) です。この内部フローを理解することは、オペレーターが致命的なハードウェア障害を防ぐのに役立ちます。
これらの器具は、調光されていない AC 電源に厳密に接続する必要があります。従来の劇場用調光器は、正弦波を切り詰めて電圧を下げることによって動作します。この切断された電力を自動化された設備に配線すると、内部のロジックボードと電源が即座に焼き切れてしまいます。常に壁面直接電源または専用リレー パックを使用してください。

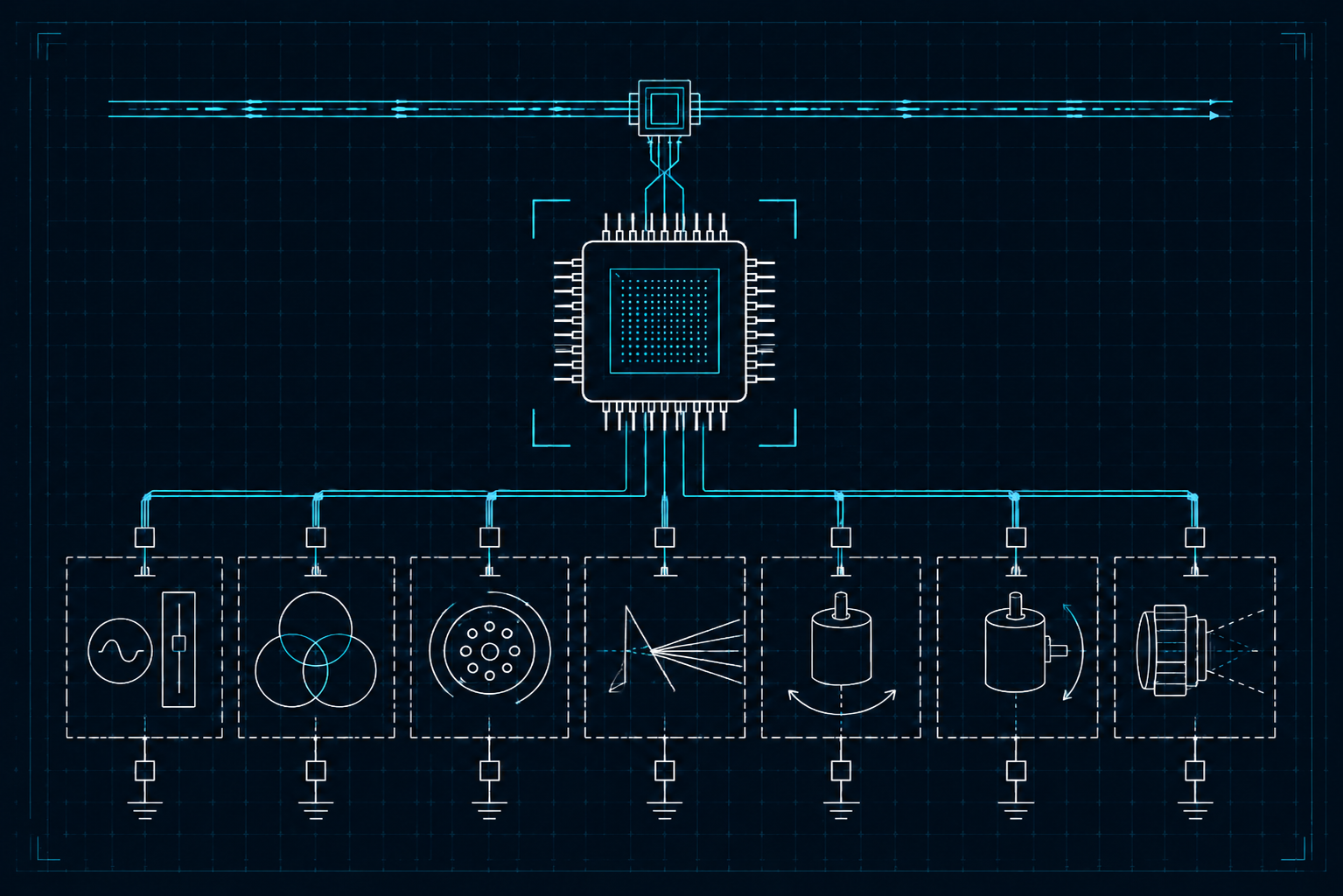

ベースは、通常は DMX512 または Art-Net プロトコル経由で制御信号を受信します。内部プロセッサはこのデータ ストリームを読み取り、特定のマルチチャンネル パラメータを対応するフィクスチャ関数に割り当てます。このコンピュータは、デジタル コマンドを数十の内部モーターの正確な電圧調整に変換します。

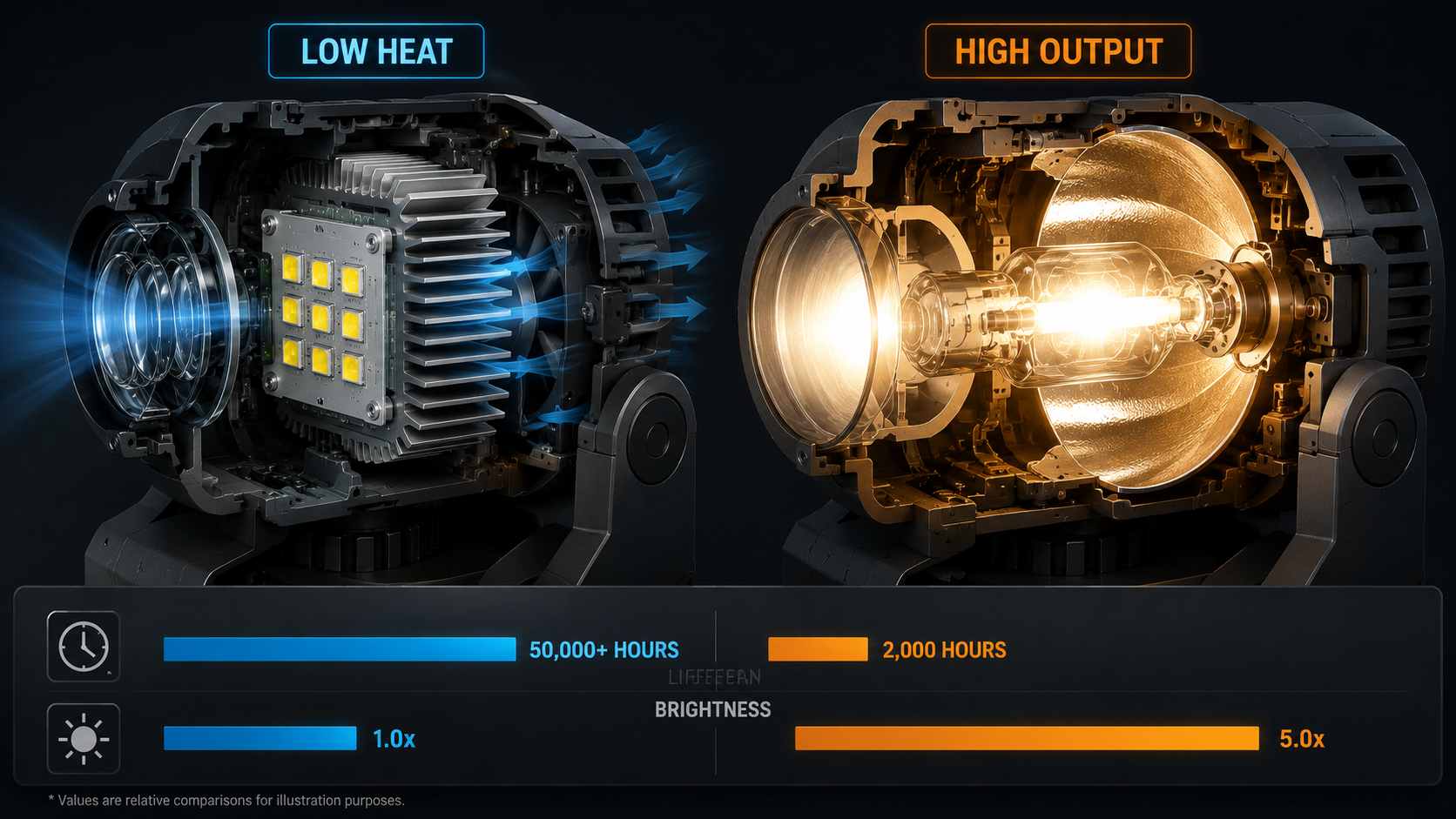

システムは主光源を作動させます。最新のユニットは、より低温で動作し、より効率的に動作するため、LED エンジンを非常に好んでいます。逆に、高出力 HMI または HID ガス放電ランプは、依然として大規模なスタジアムのリグで一般的です。オペレーターはガス放電ランプを電子的に調光できないため、これらのユニットは明るさを制御するために機械式シャッターに依存しています。

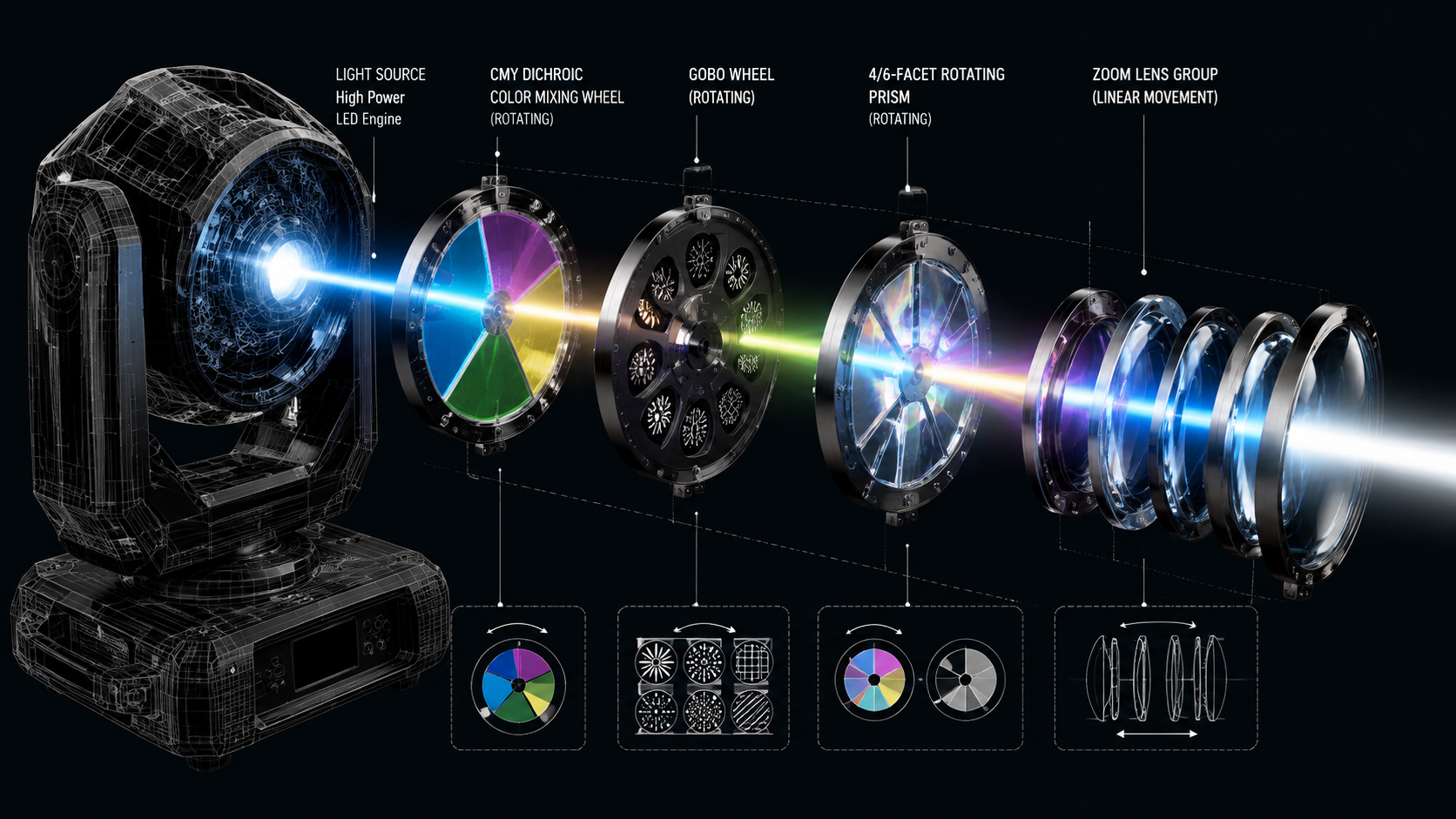

生の光は、複雑な一連の内部モジュールを通過します。これは、CMY 減法混色フラグを通過し、ダイクロイック ガラス フィルターをビーム パスにスライドさせて無限の色相をブレンドします。次に、ビームは固定カラー ホイール、回転ゴボ (パターン テンプレート)、および多面プリズムに衝突して、最終的な投影を形成します。

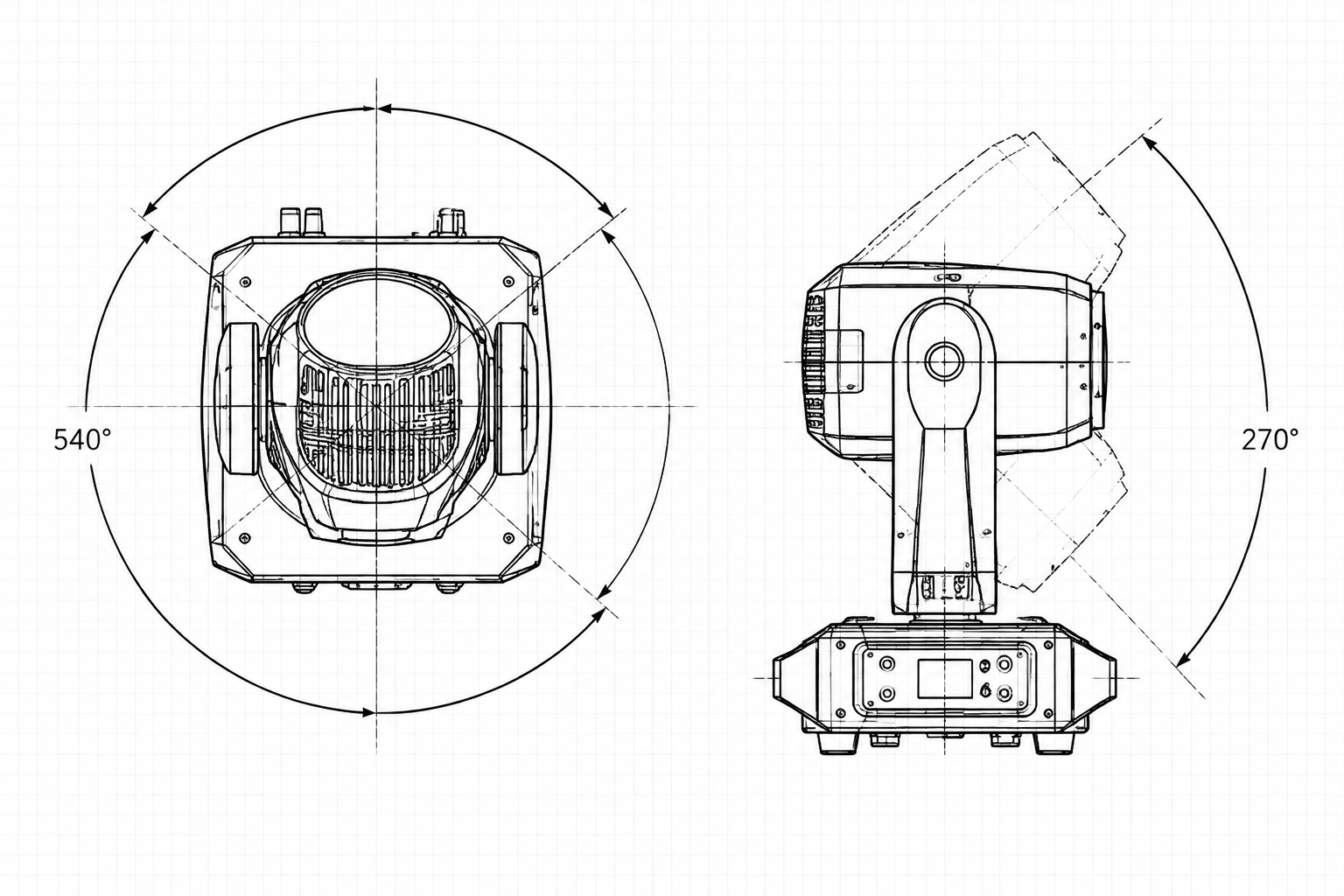

高トルクステッピングモーターがフィクスチャを物理的に駆動します。ヨーク機構はパンを制御し、通常は 360° ～ 540° 回転します。一方、二次モーターはヘッドの傾きを制御し、通常は 180° ～ 270° の動きを提供します。これらのモーターは正確なデジタルエンコーディングを使用して、正確で再現性のある動きを保証します。
強い光源は大量の熱を発生します。アクティブ冷却は、内部ファンとアルミニウム ヒートシンクに依存して、この熱負荷を分散します。適切な冷却により、突然の熱停止が防止され、非常に敏感なダイクロイック ガラス コンポーネントが飛散から保護されます。
| プロセスステップ | の主要コンポーネントの | 重要な機能 |
|---|---|---|
| 電力供給 | 電源ユニット（PSU） | 純粋な、調光されていない AC 電圧が必要です。 |
| データ処理 | ロジックマザーボード | DMX/Art-Net をモーター コマンドに変換します。 |
| ソースのアクティベーション | LEDエンジン/HIDランプ | 生のフォトン出力を生成します。 |
| 光学的操作 | CMY フラグ、ゴボ、プリズム | ビームの形状、色、テクスチャを設定します。 |
| 機械的な位置決め | ステッピングモーター | パン (360°+) およびチルト (180°+) の動きを実行します。 |
| 熱管理 | ファンとヒートシンク | 過熱やガラスの飛散を防ぎます。 |

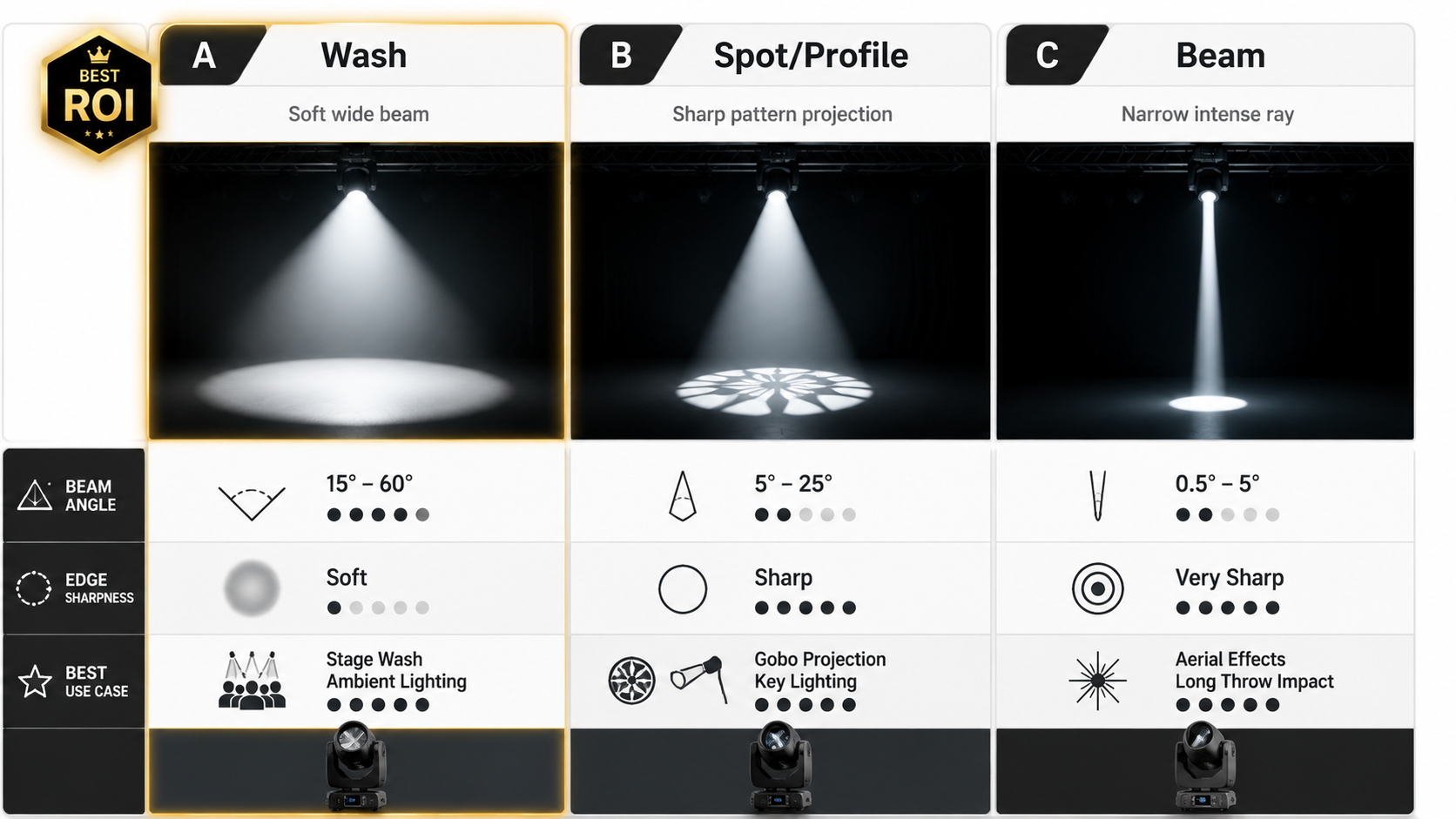

ハードウェア評価: ビーム、スポット、ウォッシュ プロファイルの選択
テクニカル ディレクターは、適切な光学クラスを選択する際に常に購入者のジレンマに直面します。照明器具の光学系を特定のステージ要件に適合させることで、多用途で非常に効果的な照明装置を確実に構築できます。
メカニズム: 洗浄器具は、多くの場合マルチ LED アレイを備えたワイドレンズを利用して、ソフトエッジで広範囲に広がるビームを生成します。広い領域にわたって均一なカラーカバレッジを提供します。
導入の現実: これらは、小規模なステージや企業会場にとって最も現実的な初期投資となります。基地の視認性は最優先事項です。派手な効果を追加する前に、プレゼンターやパフォーマーがはっきりと照らされていることを確認する必要があります。
メカニズム: スポット器具は、正確な焦点レンズ、回転ゴボホイール、および可変ズーム機能を備えています。 「プロファイル」では、内部フレーミング シャッターを追加することでこれをさらに一歩進めています。これらの金属ブレードは、投影スクリーンやセットピースから光を物理的に遮断します。
実装の現実性: これらのユニットは、鮮明な企業ロゴなどのブランドのビジュアル アイデンティティを投影することに優れています。また、床や背景全体にテクスチャ パターンをキャストすることで、ステージの奥行きも定義します。
メカニズム: ビーム器具は、微小角度のレーザーのような光のシャフトを放射します。特殊な光学系を使用して、長距離にわたってビームを信じられないほどタイトに保ちます。
実装の現実: これらのユニットは、大気のもやや霧がなければほとんど役に立たないことがわかります。かすんだ部屋に吊るすと、壮観な空中建築効果が生まれます。プランナーは主に、エネルギーの高いコンサート ツアーや EDM 会場のためにそれらを予約します。
メカニズム: スキャナは、重いヘッド全体を動かすのではなく、高速に移動する外部ミラーを使用して光ビームを方向付けます。
実装の実際: 軽量のミラーのみが移動するため、スキャナは方向変更をより高速に実行します。さらに、ヘッドの回転にはゼロクリアランスが必要です。そのため、リギングの高さの制限に悩まされている地下クラブや会場に最適です。
一連のインテリジェント照明を運用するには、高度な制御戦略が必要です。オペレーションの背後にある「頭脳」は、厳格なデータ管理とスケーラブルなプログラミングの実践に依存しています。
従来の静的ライトでは、強度を調整するために必要な制御チャネルは 1 つだけです。逆に、1 つの ムービング ヘッド ライト フィクスチャには 15 から 30 以上の DMX チャンネルが必要です。これらの個別のチャネルは、パン、チルト、シアン、マゼンタ、イエロー、ゴボの回転、プリズムのインデックス付け、およびフォーカスを制御します。
この複雑さには、厳密なアドレス マッピングが必要です。標準の DMX ユニバースには、ちょうど 512 のチャネルが含まれています。フィクスチャ A をチャンネル 1 (20 チャンネルを占有) から開始するように割り当てた場合、フィクスチャ B はチャンネル 21 から開始する必要があります。これらのアドレスが重複すると、2 つの異なるライトが同じデータ ストリームを解釈しようとするため、フィクスチャの動作が不安定になります。
MA Lighting、High End Systems (Hog)、ETC などの業界リーダーが製造する最新の照明コンソールは、「パレット」を使用してこの大量のデータ ロードを簡素化します。オペレータは、特定の「リード シンガー ポジション」を設定したり、完璧な「コーポレート ブランド ブルー」を保存したりするなど、基本的な構成要素としてパレットを作成します。
次に、プログラマーはこれらのパレットを使用して、実際のシーケンスされた照明ショーを形成する「キュー」を作成します。このワークフローは、スケーラビリティに大きなメリットをもたらします。ツアー環境では、オペレーターは新しい会場でベース パレットを更新するだけです。自動的に、そのパレットを参照するすべてのキューが即座に更新されるため、面倒な再プログラミングの時間を節約できます。
物理的な展開によって安全上の危険やデータのボトルネックが生じた場合、最も完璧にプログラムされた番組であっても失敗します。これらの正確なリスクを軽減するために、業界標準の慣行が存在します。
重いロボット装置を観客の上に吊り下げることには、計り知れない責任が伴います。標準的な積荷安全プロトコルでは、最低 2:1 のリギングマージンが必要です。これらの設備の重量がそれぞれ 15 ～ 50 ポンドであることを考慮すると、構造的完全性は依然として交渉の余地がありません。
最適なハング高さによって、レンズの拡散効率が決まります。小さな部屋やクラブの場合は、8 ～ 12 フィートの隙間を目標にします。大きなコンサート ホールの場合は、高さ 15 ～ 25 フィートのユニットを取り付けます。ワイドウォッシュライトを低すぎると観客の目が見えなくなり、高すぎると明るさが薄れます。
器具を配線するとき、技術者は DMX 信号をあるユニットから次のユニットにデイジーチェーン接続します。常に DMX ターミネータを使用して、このチェーンの最後のフィクスチャをキャップする必要があります。このシンプルな 120 オームの抵抗器は、ラインの終端でデジタル信号を吸収します。
DMX ラインを終端しないままにしておくと、信号のバウンスが発生します。デジタル データはケーブルを反射し、新しい受信信号と衝突します。このデータ破損により、ランダムなストロボ、色のちらつき、または制御不能なモーター動作が発生します。
オペレータは、電源切断シーケンスの処理を誤ることにより、回避可能なハードウェア障害を引き起こすことがよくあります。アーク ランプまたは放電ランプを使用する場合は、最初に DMX コンソールを介して電球を「消す」必要があります。ただし、実機の電源は入れたままにしておく必要があります。
これにより、内部冷却ファンがさらに 5 ～ 10 分間稼働できるようになります。冷める前に熱い器具を動かすと、脆いダイクロイックガラスレンズが簡単に粉砕され、卵内のハロゲン成分が破壊されます。
調達マネージャーとテクニカル ディレクターは、新しい機器を最終候補に挙げる際に、厳格な評価レンズを必要とします。まばゆいばかりの効果だけに焦点を当てると、統合が不十分になり、ハードウェアの互換性が失われることがよくあります。
意思決定者は、光源の動作寿命を慎重に評価する必要があります。最新の LED エンジンは、非常に低い消費電力を維持しながら、30,000 ～ 50,000 時間の連続使用を確実に実現します。対照的に、従来の放電ランプは頻繁で複雑な電球の交換を必要とし、大量の AC 電力を消費します。これらの効率指標を考慮に入れることで、将来の予期せぬメンテナンスの障害を防ぐことができます。
企業イベントの場合、色の精度はビジュアル アイデンティティのコンプライアンスに直接影響します。単純な静的なカラーホイールで満足しないでください。代わりに、プレミアム CMY サブトラクティブ ミキシング システムを備えたフィクスチャを優先してください。これらのシステムにより、照明デザイナーは厳格な Pantone 企業ブランド ガイドラインに正確に適合し、クライアントの公式マーケティング資料をステージに完全に反映させることができます。
フィクスチャは、より広範なネットワークと通信できる能力によってのみ役に立ちます。 Art-Net、sACN、ワイヤレス DMX プロトコルのネイティブ サポートをチェックして、現在の制御インフラストラクチャとの完全な互換性を確認します。
さらに、メーカーのソフトウェア エコシステムを調査します。定期的なファームウェアのアップデートが提供されていることを確認してください。これらのアップデートは、ステッピング モーター アルゴリズムの最適化、制御バグのパッチ適用、および初期導入後も長い期間を経て新しい機能のロックを解除するために重要であることがわかります。
可動ヘッドライトは、非常に複雑なネットワーク依存のロボット システムとして機能します。導入をマスターするには、芸術的なビジョンと厳格な技術プロトコルのバランスをとる必要があります。ステージ設計を成功させるには、適切な光学クラスを選択すること、つまりウォッシュとスポットをいつ使用するかを理解すること、そして妥協のない電力とデータ インフラストラクチャのルールを厳密に遵守することが同様に重要です。
電源を監査する: 繊細な内部マザーボードを保護するために、電気接続がすべての調光ラックをバイパスしていることを確認します。
光学系を部屋に合わせる: 大気中のビーム効果に投資する前に、小さな会場での基本的な視認性を確保するためのウォッシュ器具を優先します。
データ チェーンの保護: 信号の整合性を保証するために、DMX 実行の最後には必ず 120 オームのターミネータを配置します。
適切な冷却: 物理的なストライクとロードアウトの前に、すべての放電設備に対して 10 分間のファンのみの厳密な冷却期間を義務付けます。
A: この動作は通常、モーターの故障ではなく、デジタル通信エラーを示します。これは通常、ケーブル配線の終端で DMX ターミネータが欠落しているか、2 つの器具が同じデータ チャネルを読み取ろうとしている場合の DMX アドレスの重複が原因で発生します。
A: このユニットは、アクティブな劇場用調光パックに接続されている可能性があります。調光パックは電気正弦波を変更して明るさを下げます。インテリジェント照明器具は、内部コンピュータを安全に動作させるために、調光されていない一定のリレーまたは壁面電源を必要とします。
A: 放電器具の場合は、イグナイターの故障やバルブの寿命を確認してください。 LED ユニットの場合は、コントロール コンソールでメカニカル シャッター チャンネルが開いており、DMX 経由でマスター ディマー チャンネルが上がっていることを確認してください。
A: 人物や風景を照らすウォッシュ ライトの場合は、いいえ。ただし、ビームおよびスポット器具の場合、観客に空中に浮遊する実際の光のシャフトを視覚化してもらいたい場合は、大気のもやまたは霧が絶対に必須です。
