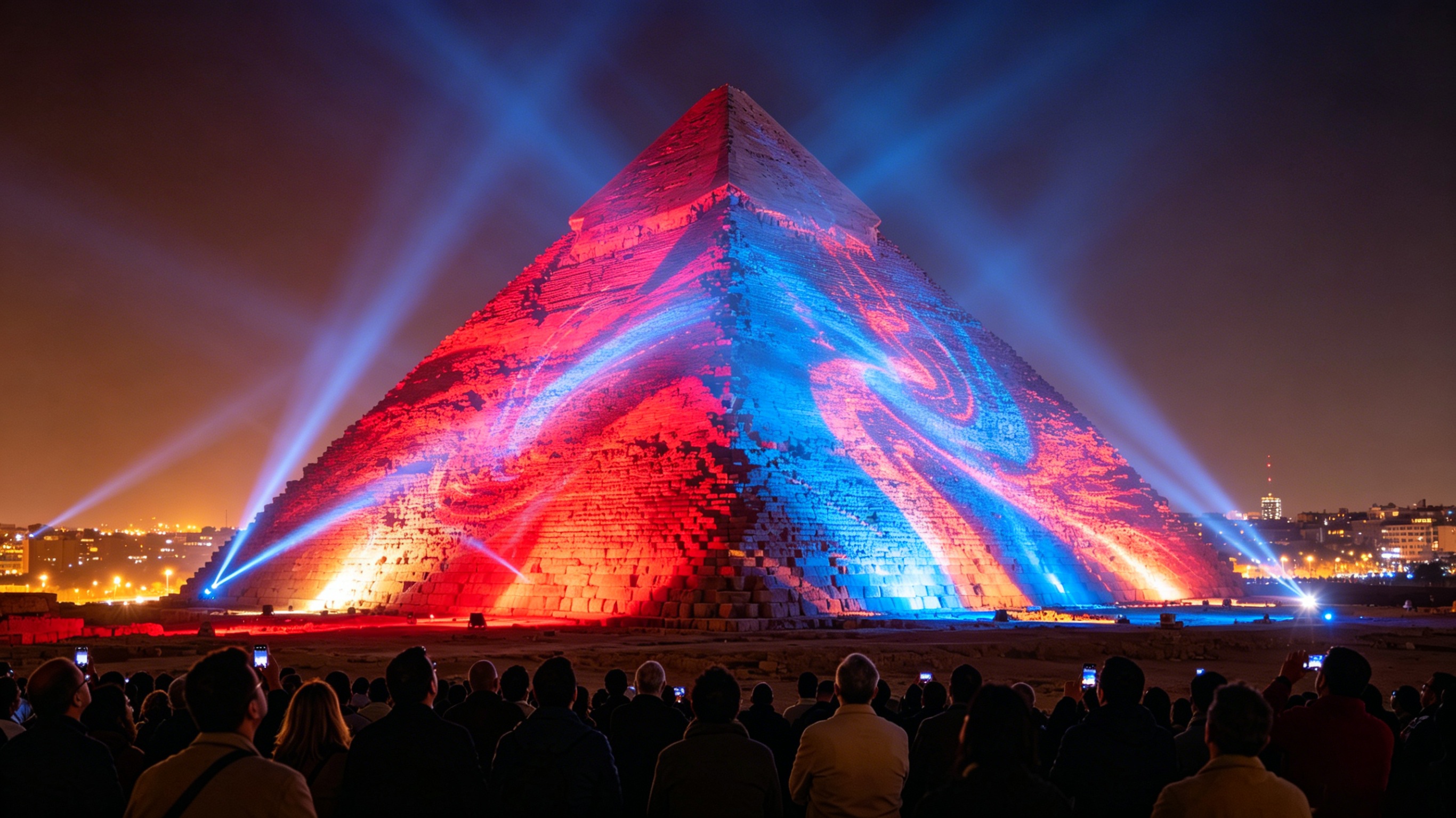

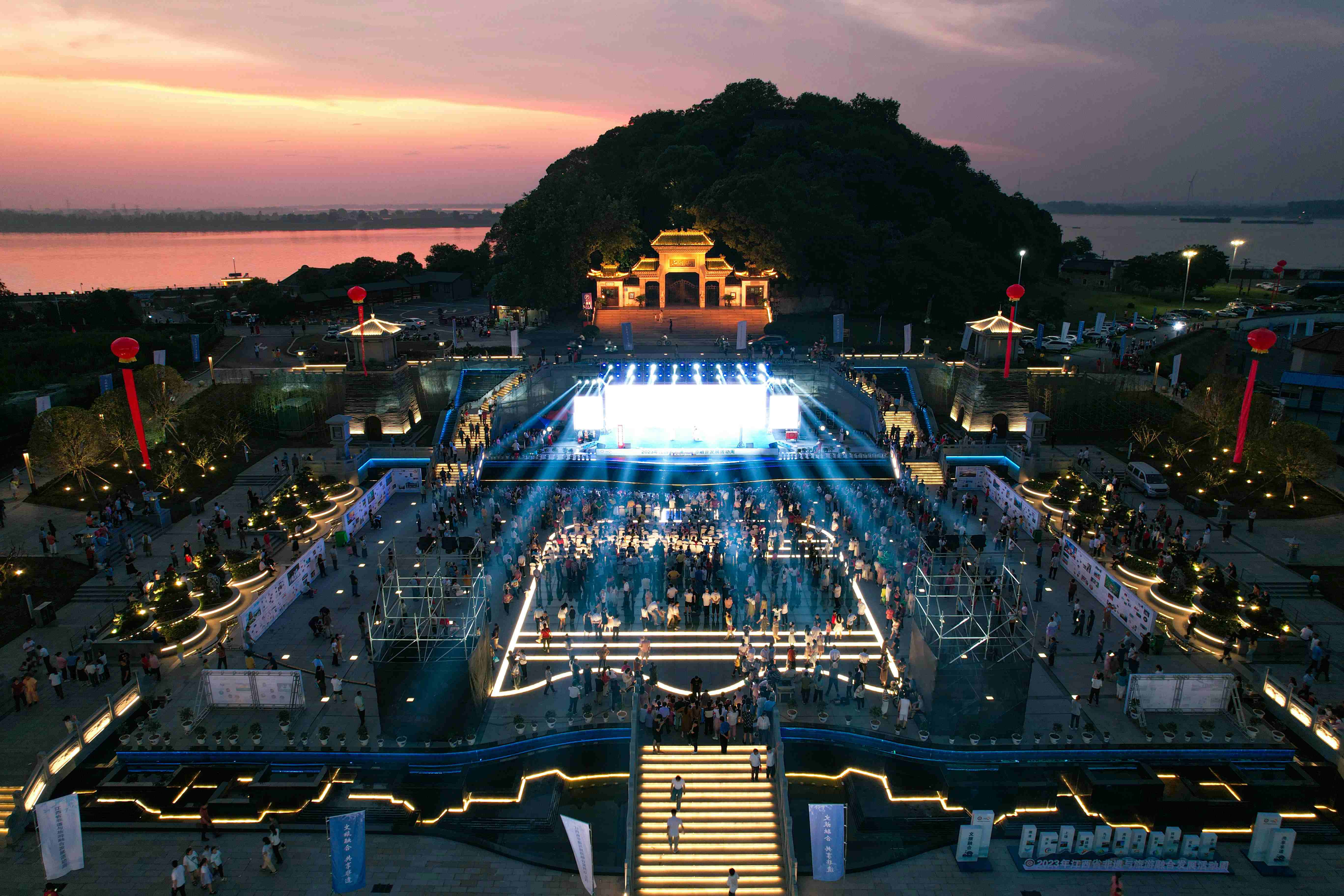

プロの舞台照明の厳しい世界では、野外フェスティバル、コンサートツアー、大規模な建築設備に使用される照明器具は、連日の集中豪雨、極度の湿度、急上昇する熱、研磨粉塵に耐えることが求められます。 IP65 または IP66 等級は、このアリーナに入場するすべての試合の標準入場券となっています。しかし、屋外エンターテイメント照明の専門メーカーとして、私たちは制作チームや照明デザイナーから同じ不満の声を常に聞きます。「ライトのおかげで雨は防げましたが、わずか 1 シーズンで出力が目に見えて低下しました。」または「レンズ内に頑固な霧があり、ビームの品質が損なわれています。」これらのシナリオは、すべての照明技術エンジニアが取り組まなければならない重大な真実を明らかにしています。液体の水を遮断することは単なる最初のステップにすぎません。プロ仕様の照明器具の真の基準は、照明寿命全体にわたって安定した出力と妥協のない発光効率を提供できる能力です。
屋外の防水器具における長期にわたる安定した光出力に対する脅威は、直接の豪雨によってもたらされるものではありません。これらは、密封されたハウジング内で悪化する 2 つの相互に関連した慢性的な状態によって発生します。1 つは出力低下とルーメン低下を引き起こす熱ボトルネック、もう 1 つは光学部品と電子機器の両方を侵食する内部結露です。
エンターテイメント照明に使用される LED 光源は、電気エネルギーの約 35% ～ 45% のみを可視光に変換します。残りは熱になります。器具を防水にするシール自体も自然な空気の対流を排除し、すべての熱をシャーシを通して受動的に放散させます。この熱が十分に迅速に除去されないと、LED ジャンクション温度が劇的に上昇します。その結果、カスケード障害が発生します。最も直接的な影響は発光効率の低下です。一般的な高出力白色 LED またはカラー LED の場合、ジャンクション温度が 10°C 上昇するごとに光出力が 1% ～ 3% 減衰する可能性があります。同時に、ドライバの熱保護回路が駆動電流を積極的に削減して、致命的な故障を防ぎます。コンサート ツアーのステージでは、これは、最も必要なときに、つまりインパクトの大きいフル出力の合図中に、正確に明るさが消える照明器具を意味します。より深く、より潜行的な損傷は、不可逆的なルーメンの低下です。慢性的な高温動作により LED チップと蛍光体層の劣化が促進され、永久的なカラーシフト、レンダリングインデックスドリフト、およびわずか数百時間で全体の輝度の回復不能な損失が発生します。正確なカラーマッチングに依存する照明設計にとって、これは容認できない失敗です。

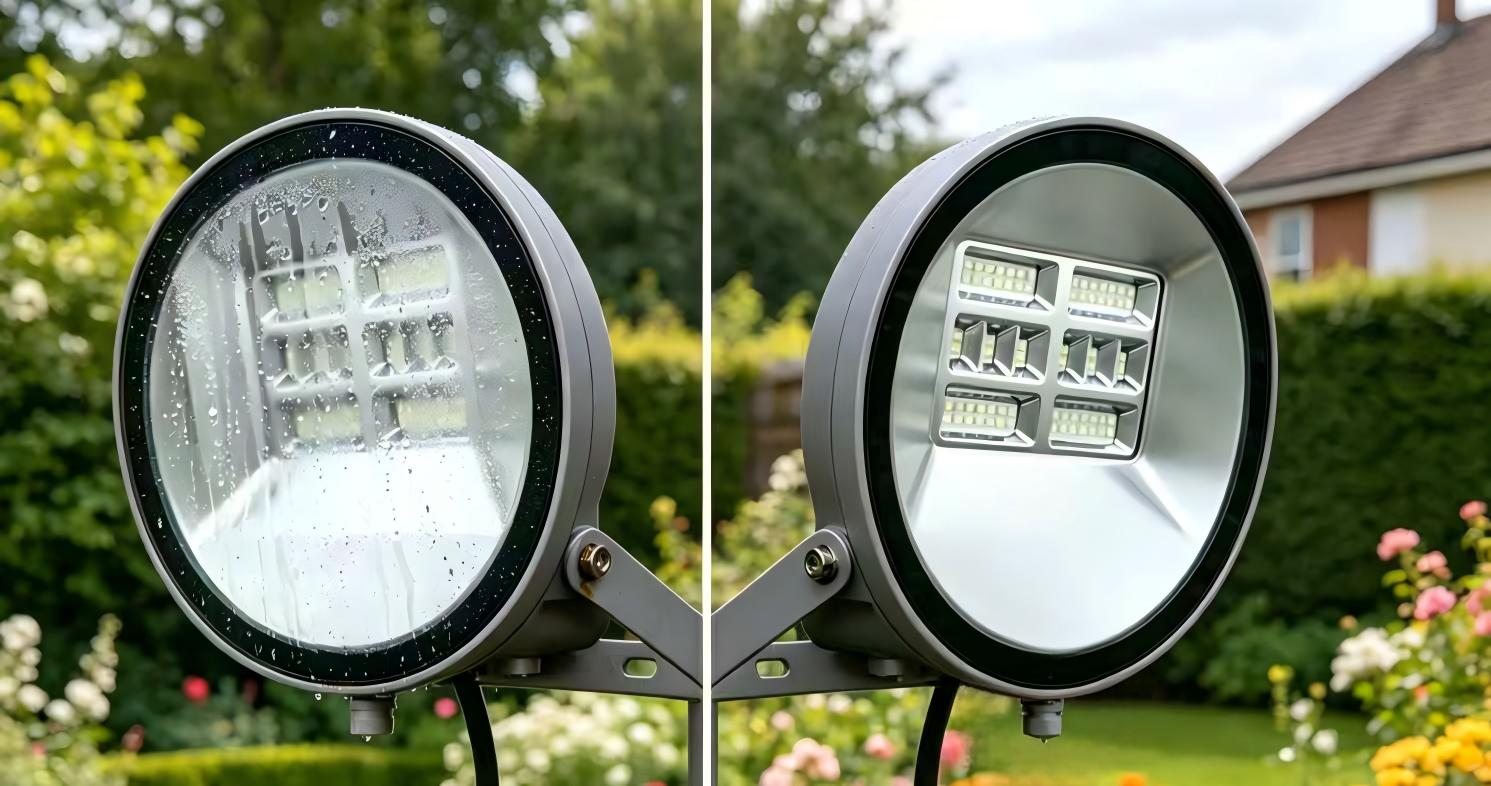

熱がパフォーマンスに悪影響を及ぼすのであれば、結露は予測できない急性の損傷です。昼と夜の急激な温度変化に加え、断続的な動作によって引き起こされる「呼吸効果」により、湿気を含んだ空気が密閉されたハウジング内に積極的に引き込まれます。レンズ、反射板、ゴボなどの内部光学面の温度が空気の露点を下回ると、水蒸気が凝縮して微細な霧のような膜になります。この層は瞬時にビーム透過率の 10% ～ 30% を奪い、投影の鮮明さを破壊し、鮮明なゴボ パターンをぼやけた影に変えます。精巧に作られた照明デザインにとって、これは視覚的に大惨事です。
破壊は光学系にとどまりません。回路基板、コネクタ、LED ピン上に付着した微小液滴は、電気化学的腐食の開始点となります。これにより、漏れ電流、断続的なショート、無秩序な DMX 信号エラーが発生し、番組の重要な瞬間に制作チームがイライラする可能性があります。結露が繰り返し発生すると腐食が広がり、かつては信頼性が高かった器具が永久に損傷し、照明寿命が大幅に短縮される資産に変化します。
これらの問題を解決するには、防水設備内の物理的現実を明確な目で見る必要があります。
一般的な熱設計経路

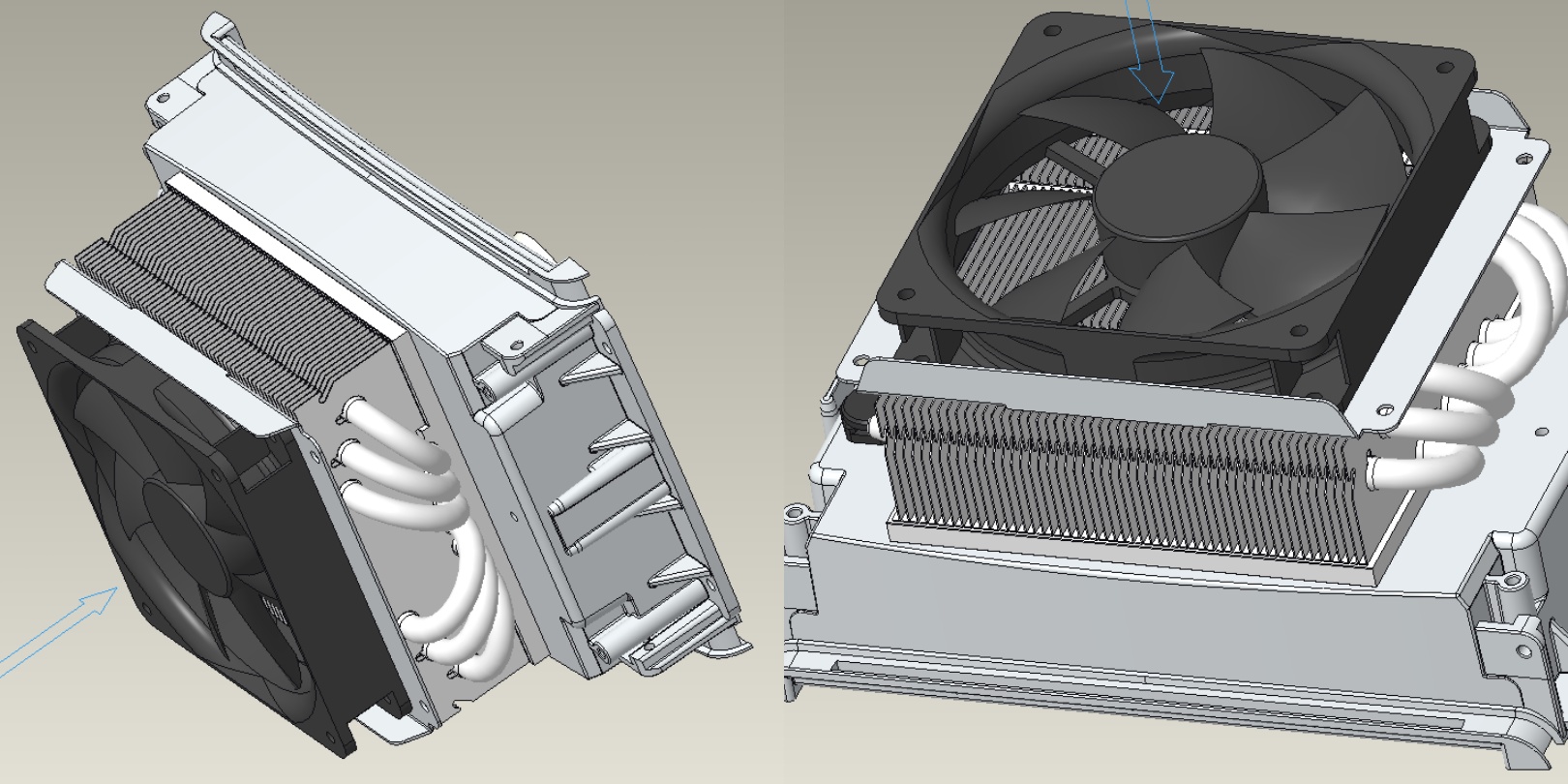

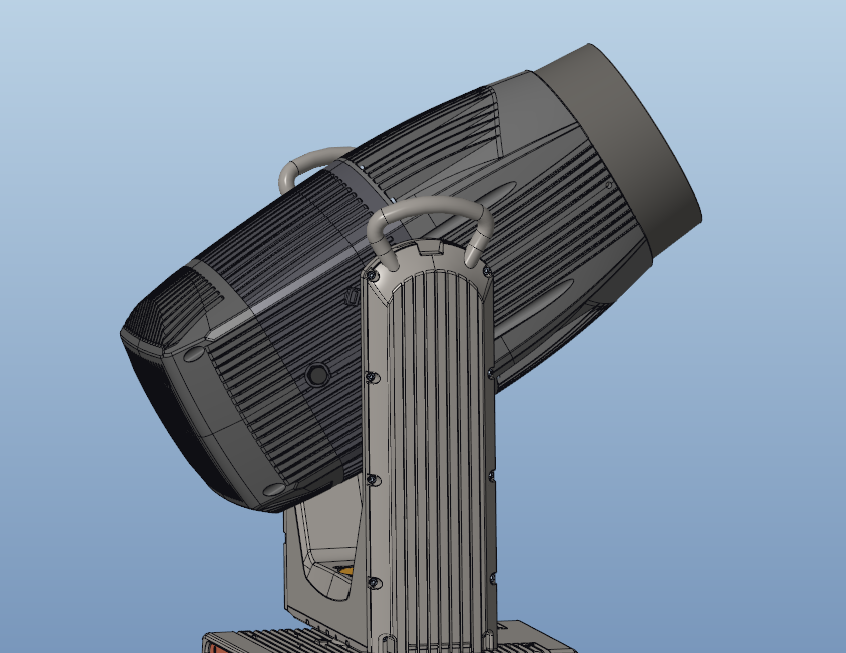

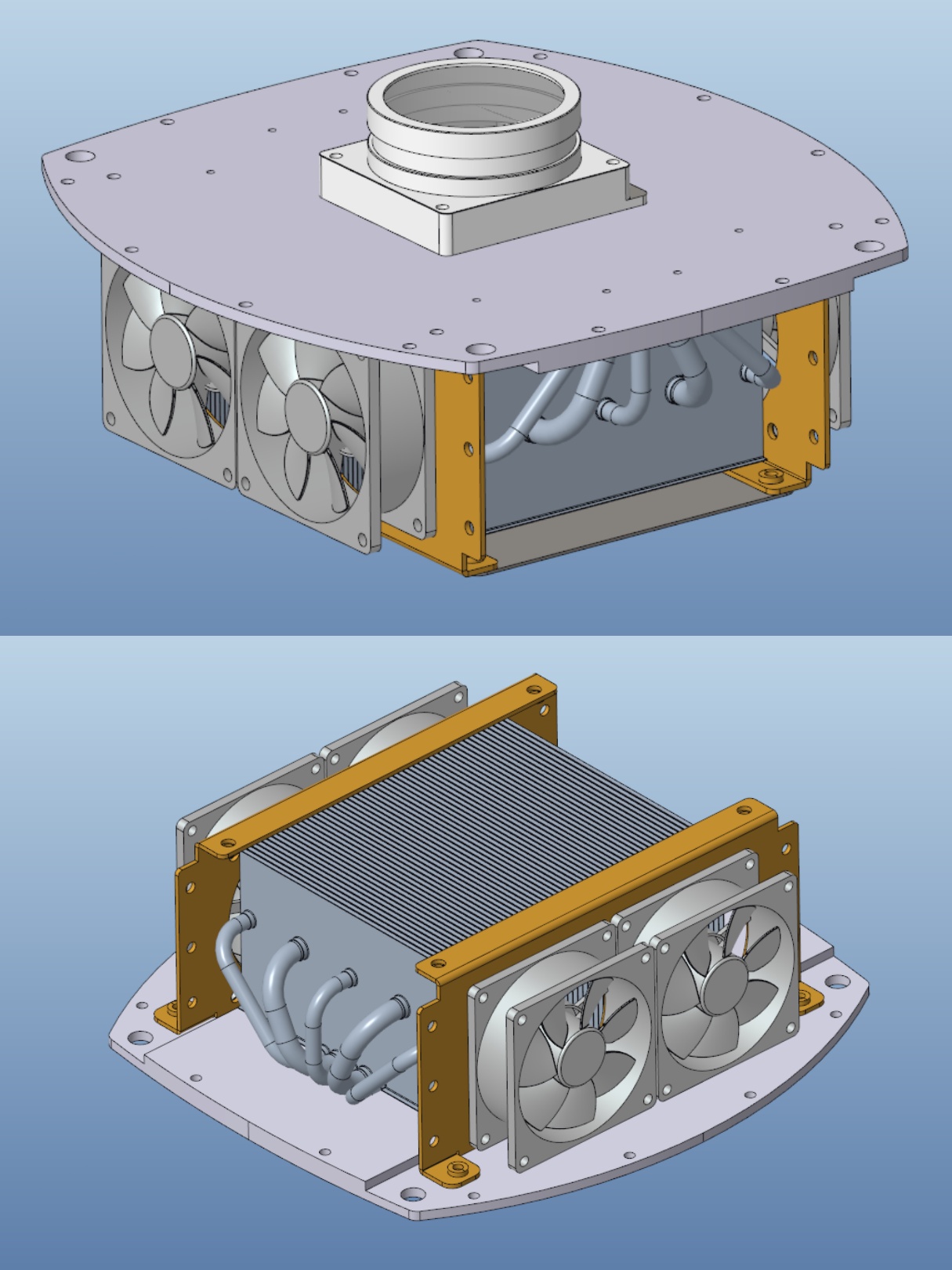

今日の屋外ステージ照明は通常、一体型のダイカスト アルミニウム ハウジングに依存しており、多くの場合、熱源から大きな冷却フィンまで熱を急速に拡散させるために銅製のヒート パイプまたはベーパー チャンバーが追加されています。一部の高出力可動ヘッドには、密閉された空気を撹拌してホットスポットを減らすために内部循環ファンが追加されています。これらのシステムの致命的な欠陥は、フィン面積が不十分な場合、サーマルインターフェイス材料が劣化した場合、または外部周囲温度が上昇した場合に現れます。熱の逃げ道がなくなり、器具は熱飽和状態になり、あらゆる電子部品や光学部品が最悪の状態で動作することになります。
結露の本当のメカニズム — 「呼吸」の罠

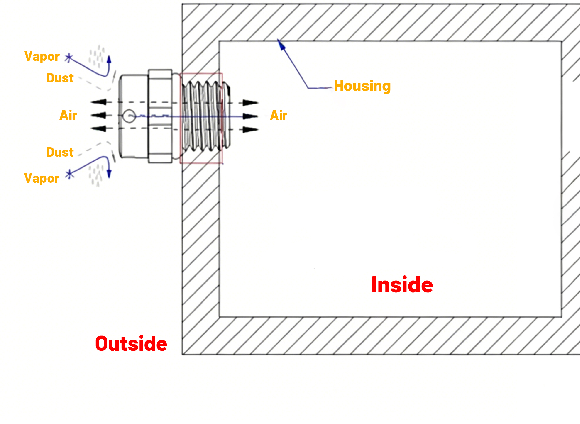

よくある誤解は、密閉された器具は内部が乾燥しているということです。現実はその逆で、多くの照明技術エンジニアはその理由を知って驚いています。ライトの電源がオンになると、内部の空気が加熱されて膨張し、ネジの隙間と防水逆方向弁から排出されます。ショーの後に気温が下がると、内部に負圧が形成され、周囲の空気が再び吸い込まれます。この「呼吸」プロセスは、単に圧力を均等にするだけではありません。積極的に水蒸気を引き込みます。防水バルブの ePTFE (延伸ポリテトラフルオロエチレン) 膜は、液体の水の遮断には優れていますが、水蒸気分子は透過するため、湿気が蓄積する一方通行の経路が形成されます。この外部からの侵入は、第 2 の内部発生源と組み合わされます。つまり、製造中に PCB、配線、および構造コンポーネントに吸収された微量の水分であり、初期の高温動作中に焼き出されます。これで、湿ったベースラインと一定の湿度の吸入を備えた密閉チャンバーが完成しました。野外フェスティバルのステージで突然の雨が降った後の湿気の多い夜、内部結露は可能性ではなく、ほぼ確実に発生します。それが現れると、ダメージのサイクルが始まります。
広範な現場での故障分析と研究開発に基づいて、真に優れた屋外防水舞台照明器具には、熱管理、湿度制御、構造排水を 1 つの統合システムとして扱う必要があることがわかりました。次の 4 つの設計とプロセスの柱が、高出力を何年にもわたって維持する治具の中核を形成します。
1. 排水と放熱を統合した構造設計
このアプローチは機械設計の段階から始まります。冷却フィンは、微量の水や内部凝縮液をすべての電子機器から離れた指定された排水ポイントに直接導くために、その底部に統合されたチャネルを備えた垂直方向に配置する必要があります。ハウジングの上部は凹面のくぼみを避け、シール面には角度のついた水をはじくリップを使用する必要があり、すべての内部 PCB とコネクタは、多くの場合、疎水性コーティングの助けを借りて、キャビティ内の最下点よりも十分上に配置する必要があります。適切に実行された排水設計は、結露のリスクを下げるだけではありません。また、水膜が重要な熱経路をブロックすることも防ぎます。

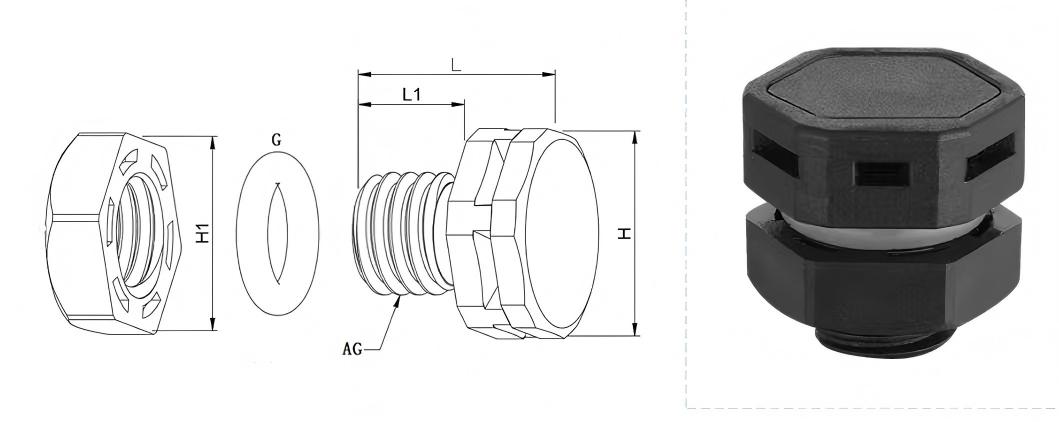

2. 科学的に適合した通気性のある無方向性バルブ — 正確な「呼吸管理」

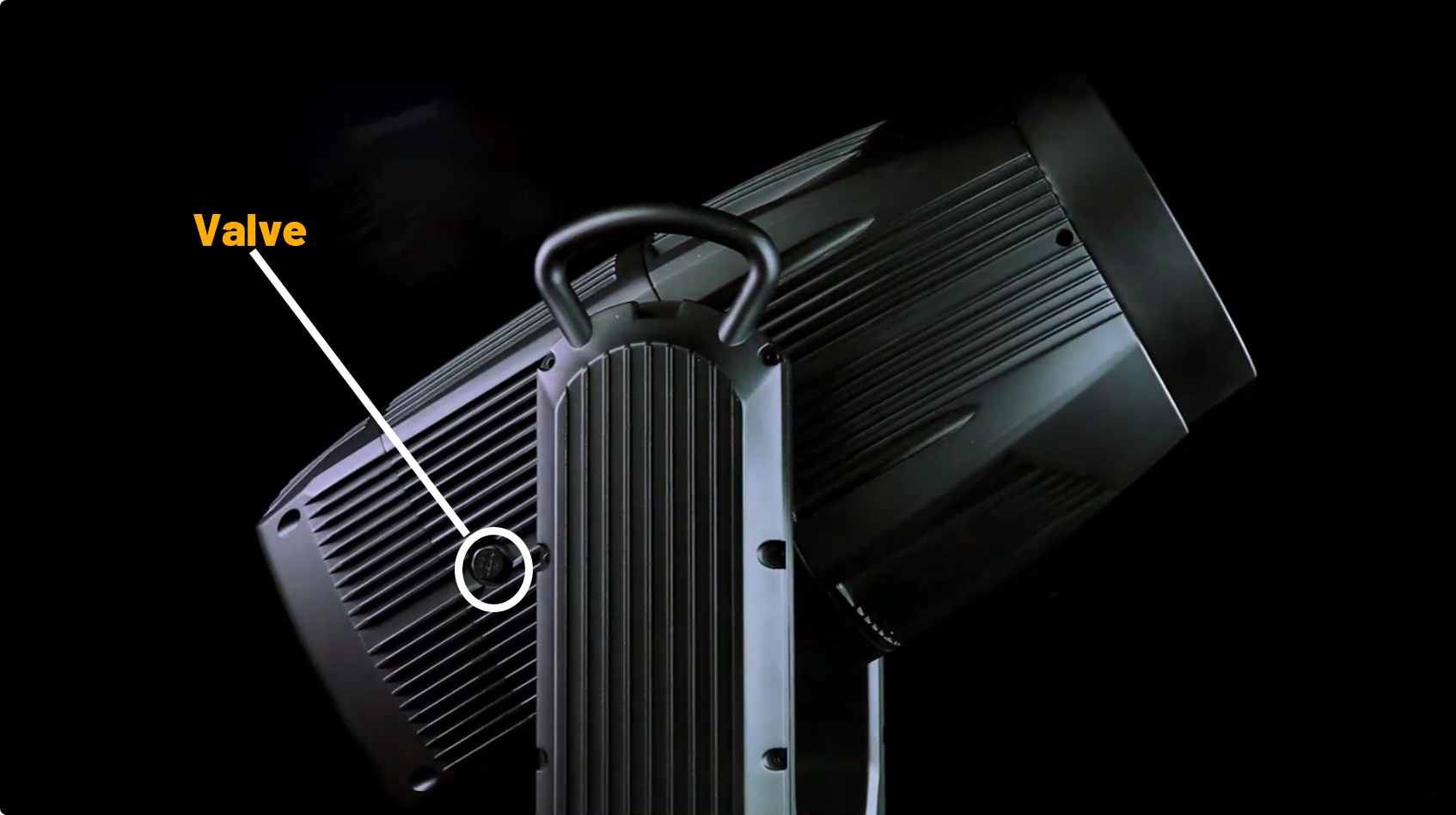

防水バルブの空気流量は、「大きいほど良い」という決定ではありません。器具の内部容積、最大動作温度、および予想される環境温度勾配に正確に一致する必要があります。ベントの容量が小さすぎる場合、急速な冷却中の強い負圧によってシールが疲労し、文字通りシールから湿気が吸い込まれる可能性があります。高すぎると、器具の換気が過剰になり、湿った空気があふれ、数日で内部の乾燥剤が飽和して役に立たなくなります。当社のアプローチは、最悪の熱衝撃シナリオで交換される正確な空気量を計算し、メンテナンス サイクル全体にわたって内蔵の乾燥剤が処理できるレベルに湿気の侵入を制限しながら、内部の差圧を安全に保つ膜面積と水蒸気透過率を備えたベントを選択することです。これは、要求の厳しいすべての制作チームが信頼できる正確な呼吸管理の形式です。
3. 生産における徹底した乾燥と制御された組み立て
「内蔵」水分源を排除する最も効果的な方法は、厳密な乾燥プロセスです。最終組み立ての前に、すべての重要なコンポーネント (LED モジュール、PCB、内部配線、コネクタ、および特定の構造部品) は、85 ～ 105 °C の温度を維持した精密オーブンで焼かれ、深く吸収された水分を追い出します。ベーキング直後の組み立ては、湿度が 30% RH 以下に制御されたドライルーム環境で行われます。新しいモレキュラーシーブ乾燥剤パックが内部に配置され、器具は密封されます。この生産規律により、内部露点が非常に低いレベルに押し上げられ、霧のない照明寿命のための揺るぎない基盤が形成されます。
4. ユーザー側のプロアクティブなメンテナンス: 通気口の清掃と乾燥剤の更新
「フィットして忘れる」エンジニアリングは決してありません。コンサート ツアーの移動中や屋外フェスティバルの長時間の実行中、通気口の表面に埃、汚れ、油が蓄積し、ガス交換が妨げられ、圧力による膜の破裂の危険があります。乾燥剤は最終的には吸着能力に達します。これが、すべてのユーザー文書とトレーニングで、シンプルだが譲れないルーチンを強調する理由です。それは、高圧洗浄機ではなく、柔らかいブラシで通気口の表面を定期的に掃除することです。ベント膜が古くなったり、亀裂が入ったり、変形したりしている場合は、すぐに交換する必要があります。同様に、内部湿度インジケーターカードを監視し、メンテナンスサイクルごとに乾燥剤パックを再生または交換してください。これらの小さく規律ある行動は、過酷な環境で作業するプロの照明器具にとって、不可欠な最後の防御線です。
野外フェスティバルのメインステージや過酷なコンサートツアースケジュールで夜な夜な正確でインパクトのある光を届ける照明器具には、単一の IP テストで合格点を得る以上のものが求められます。これは、メーカーが熱力学管理、湿度管理、精密組み立てを体系的に習得し、製品のライフサイクル全体を深く尊重していることの証です。私たちはこれらの洞察を共有し、すべての照明デザイナー、生産チーム、照明技術エンジニアがスペックシートの向こう側に目を向け、真に安定した光出力の背後にある真のエンジニアリング価値を理解できるように支援します。暗くならず、曇らず、風雨に直面しても精度が失われないビームをお探しの場合は、当社のテクノロジーと実際の事例をさらに共有する準備ができています。
