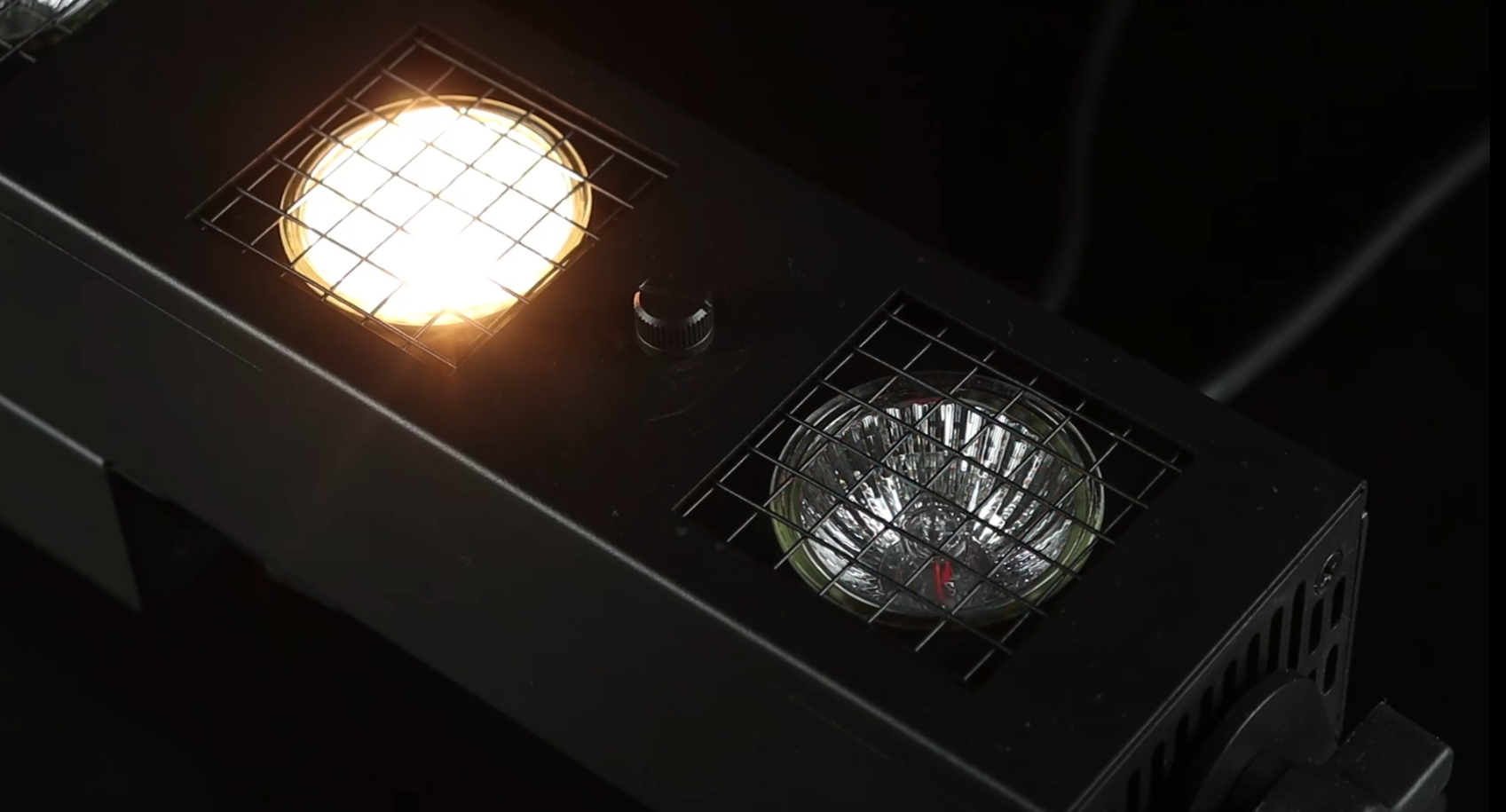

伝統的なハロゲンおよび放電ランプから現代の舞台照明への移行は、業界の大規模な変化を表しています。それはもはや単なる基本的な省エネ対策ではありません。代わりに、運用の拡張性、正確な制御、およびメンテナンスの削減のための厳格なベースライン要件として機能します。現代の会場は、従来のインフラストラクチャでは効率的に運営できません。

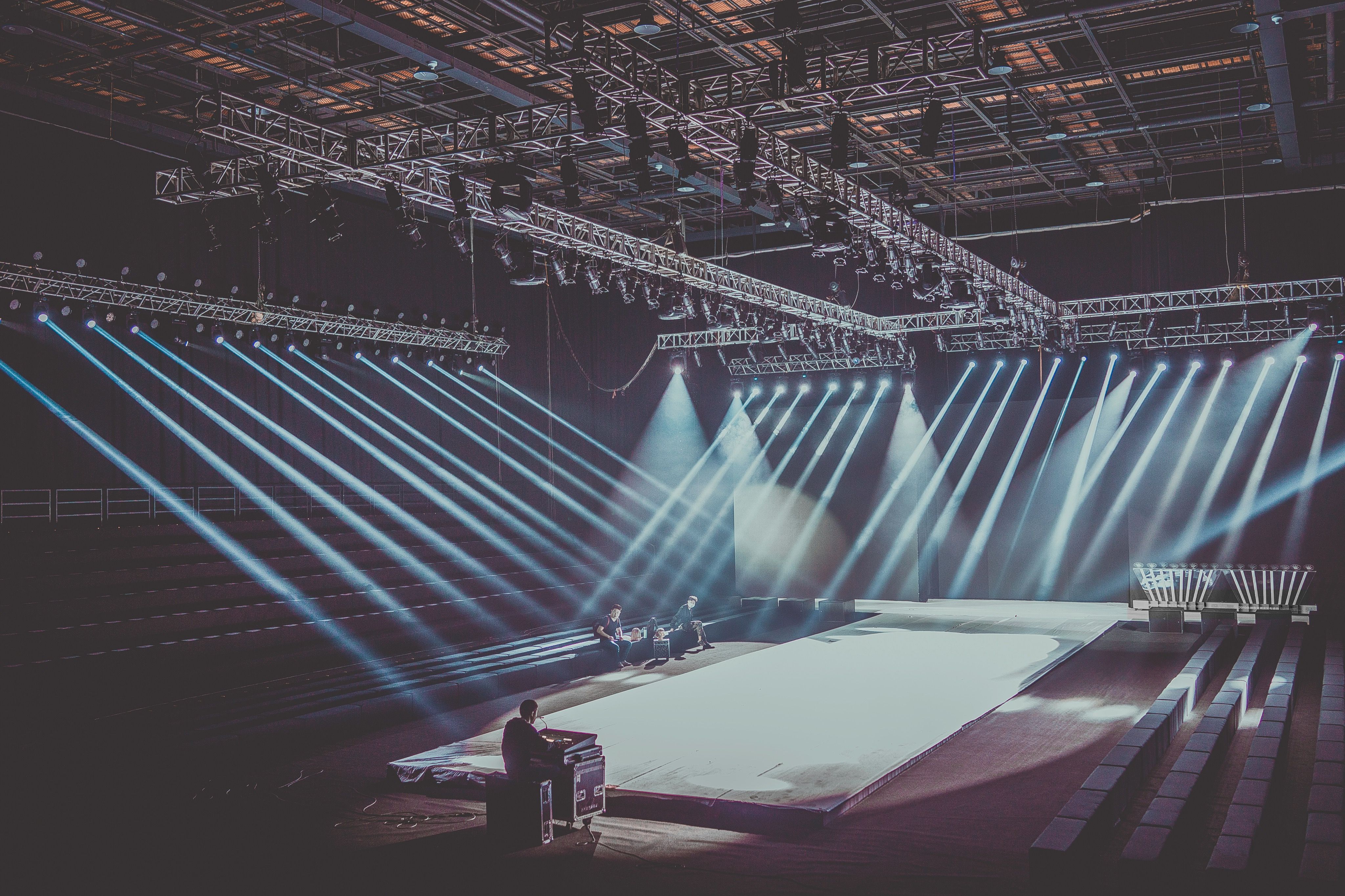

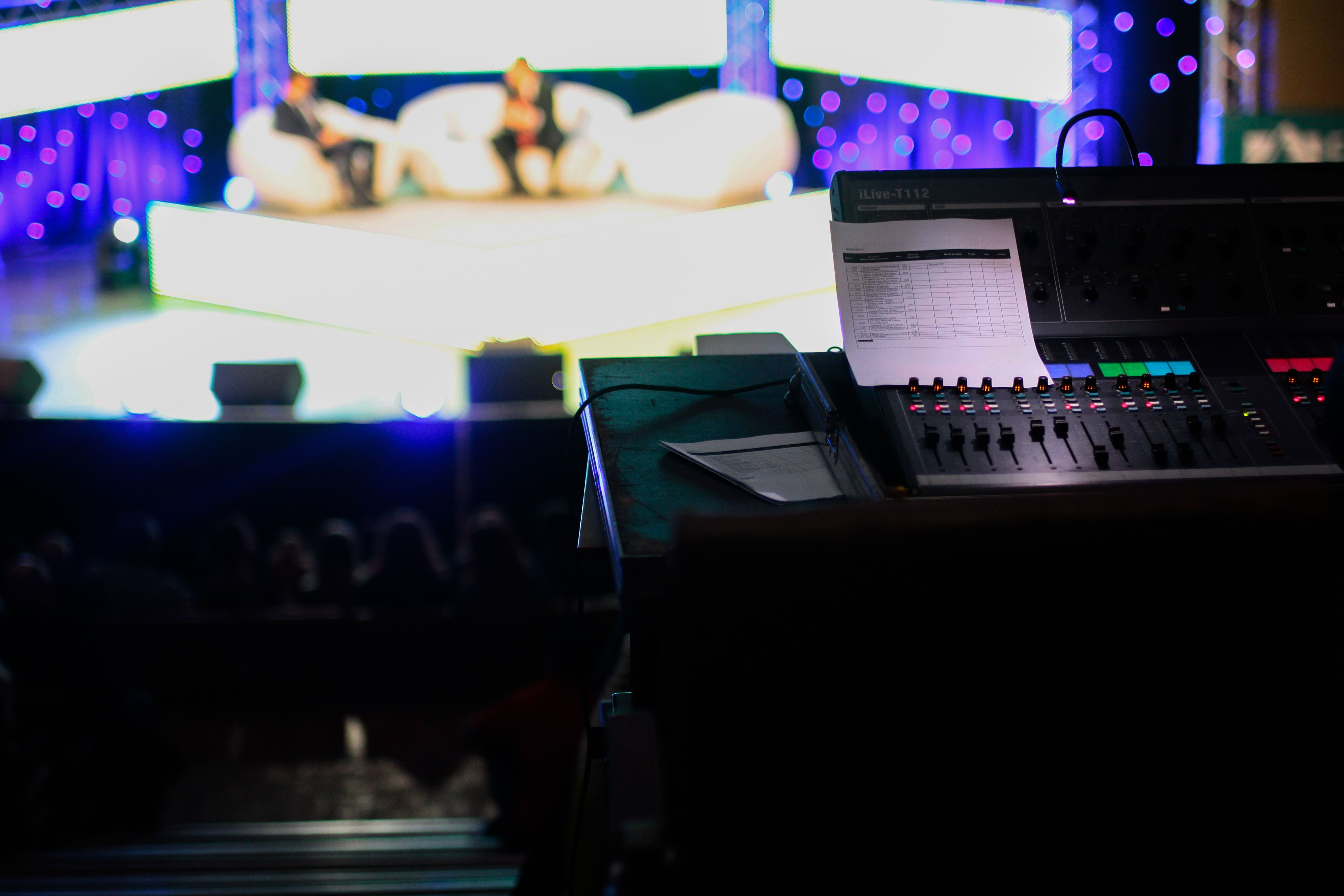

テクニカル ディレクター、プロダクション マネージャー、B2B バイヤーにとって、適切な LED ステージ ライトを選択するには 、実際のワット数をはるかに超える作業が必要になります。複雑な光学メカニズム、会場固有の制約、統合の互換性を評価する必要があります。生産環境では、高度なデジタル制御エコシステムとシームレスに同期しながら、厳しい運用圧力の下でも完璧に動作する機器が求められます。
この記事では、主要な器具のタイプとその特定の光学的役割を詳しく説明します。
初期コストを上回る運用効率: 従来の 750W ハロゲンを 300W LED に置き換えることで、消費電力が 60% 以上削減され、定期的なランプ交換コストが削減されます (寿命が 1,000 時間であるのに対し 50,000 時間)。
アプリケーションは光学系を決定します: 会場のタイプによって器具の選択が厳密に定義されます。劇場ではサイレント (ファンレス) 動作が優先されますが、放送環境ではちらつきのない録画のために高い PWM 周波数が必要です。
データ主導の調達: LED 舞台照明を評価するには、メーカーのルーメンの主張だけに依存するのではなく、IES 測光データ、TM-30/CRI スコア、および制御遅延を分析する必要があります。
利害関係者は多くの場合、包括的な照明アップグレードを正当化するために、明確で定量化可能な運用上の利点を必要とします。従来の設備から離れることで、電力管理、労働力の削減、会場の安全性が即座に改善されます。
最新の LED アレイは、従来のハロゲンの出力と同等の出力を実現しながら、消費電力を大幅に削減します。一般的な 300W LED は、750W の従来の器具を簡単に置き換えることができます。これにより、一次電力消費量が大幅に削減されます。さらに、二次的な運用上の節約も考慮する必要があります。従来のランプは主に光ではなく熱に変換します。この大量の熱放出を排除することで、会場の HVAC および冷却負荷が大幅に軽減されます。演奏者は快適な状態を保ち、ステージ周囲の温度は大幅に下がります。
従来のランプはすぐに劣化します。乗組員は 1,000 ～ 2,000 時間ごとに交換する必要があります。高品質 LED アレイは、色の変化を最小限に抑えながら 50,000 時間以上効率的に動作します。この長寿命により、ショー中の緊急ランプ交換が不要になります。また、リギング、焦点調整、物理ゲルフィルターの交換に関連する継続的な人件費も削減できます。最新の照明器具は内部でシームレスな RGBWA-UV カラー ミキシングを処理するため、プログラマーはコントロール コンソールからステージの雰囲気を瞬時に変更できます。

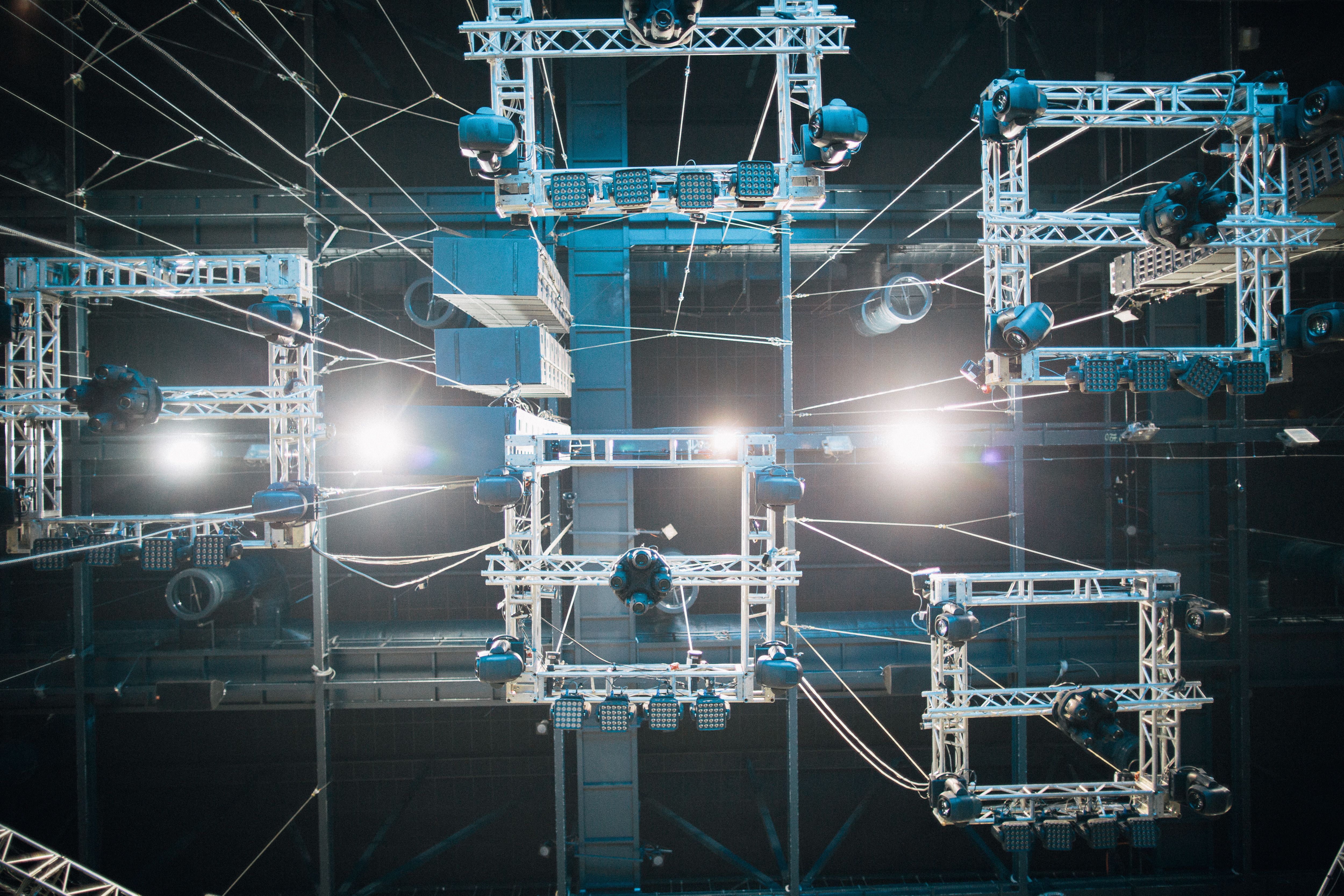

消費電力の低減により、リギングの安全性と配電が変わります。単一の電気回路上にはるかに多くの器具を配置できます。これにより、太くて高価な銅線ケーブルの必要性が大幅に軽減されます。複雑で重い調光ラックの必要性を完全に回避できます。配電が合理化されることで、より迅速な搬入、よりクリーンなオーバーヘッドトラスが実現し、複雑なショーシーケンス中の回路過負荷のリスクが大幅に軽減されます。
フィクスチャのカテゴリを理解することは、適切な光学機構を特定の設計目標に適合させるのに役立ちます。それぞれのタイプは、異なる基本的な目的を果たします。

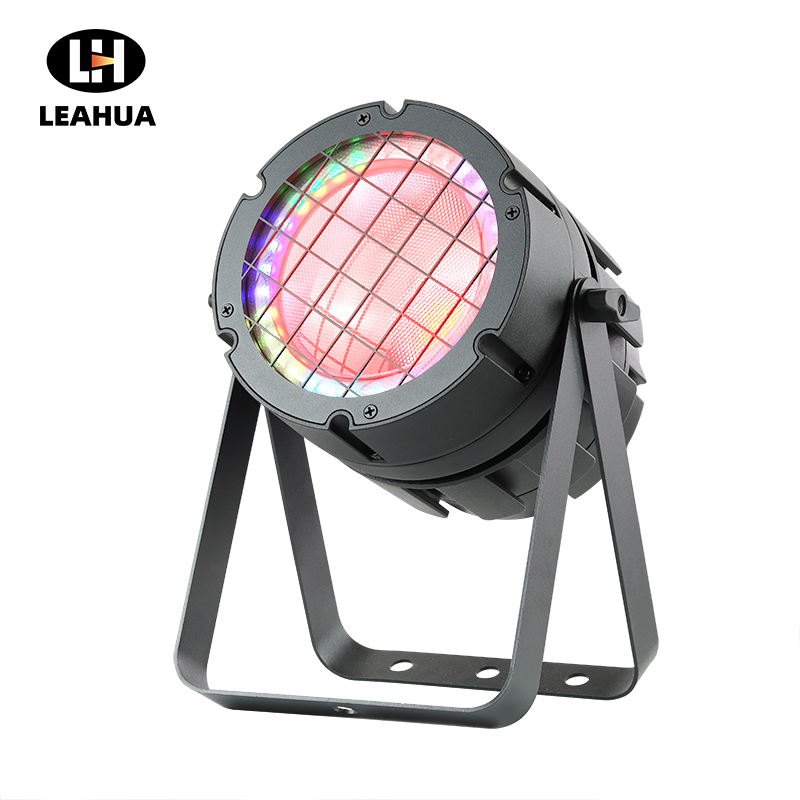

これらの器具は、LED ダイオードと組み合わせたパラボラ アルミナイズド リフレクター (PAR) を利用しています。広範囲で均一な配光を実現します。その主な役割には、基本的な色の混合とステージのベースライン照明の確立が含まれます。これらを使用すると、過酷なエッジを発生させずに広いエリアを素早く浸水させることができます。

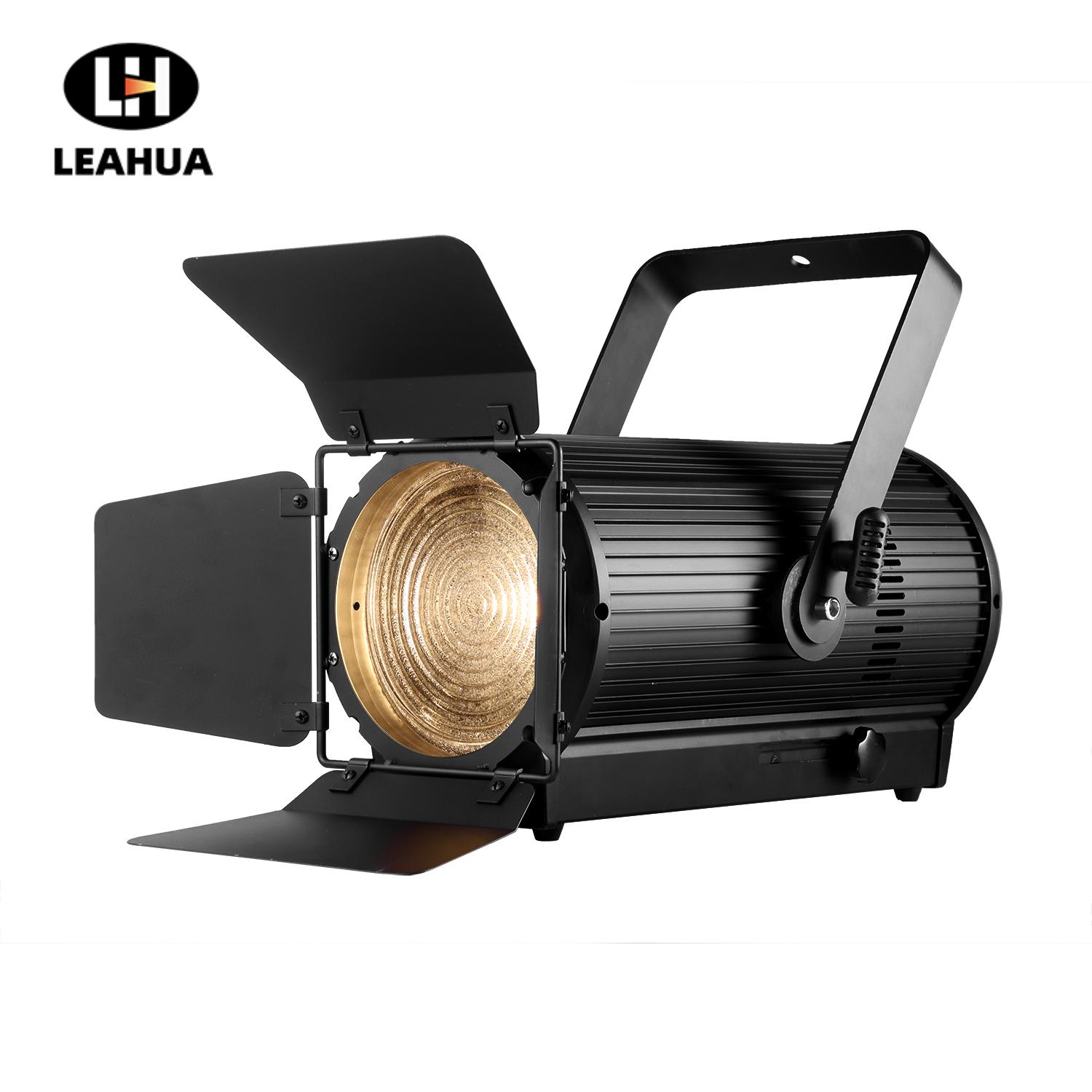

これらのユニットには同心リングレンズが使用されています。ハウジング内のレンズに対して光源を物理的に移動することで、ビーム サイズ (通常は 10° ～ 55°) を調整します。それらの役割は、ソフトエッジのビームを生成することです。このエッジの品質により、広いパフォーマンス空間にわたって複数のウォッシュエリアをシームレスにブレンドするのに最適です。

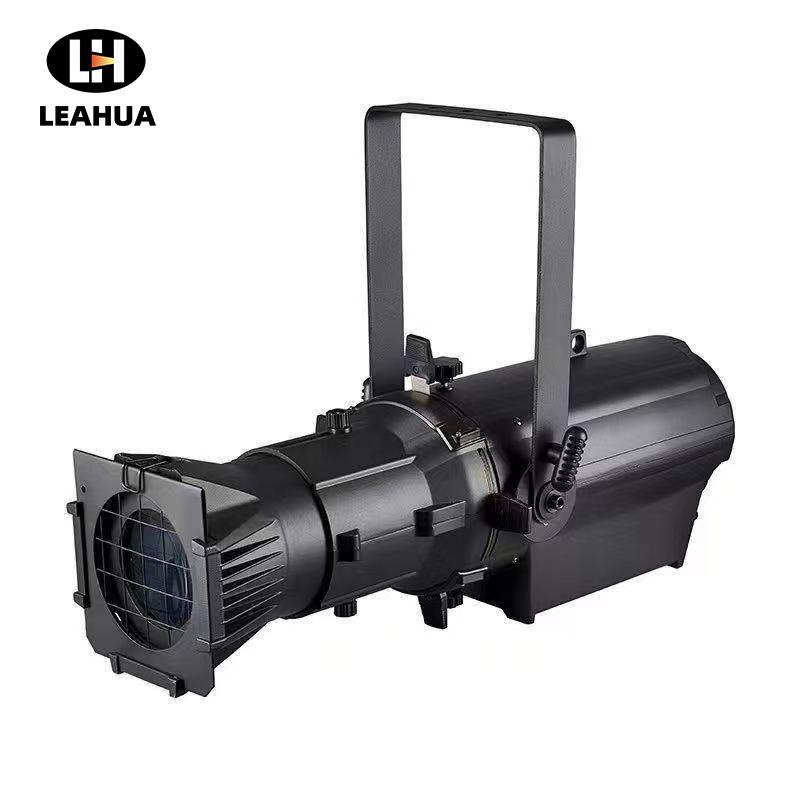

プロファイル フィクスチャは複雑な内部光学系を備えています。これらには、内部フレーミング シャッター、可変アイリス制御、ゴボ投影機能が含まれます。その主な役割には、高強度の隔離が含まれます。これらを使用して、ステージの周囲の光を突き抜け、個々の被写体、演台、または正確な風景要素を分離します。

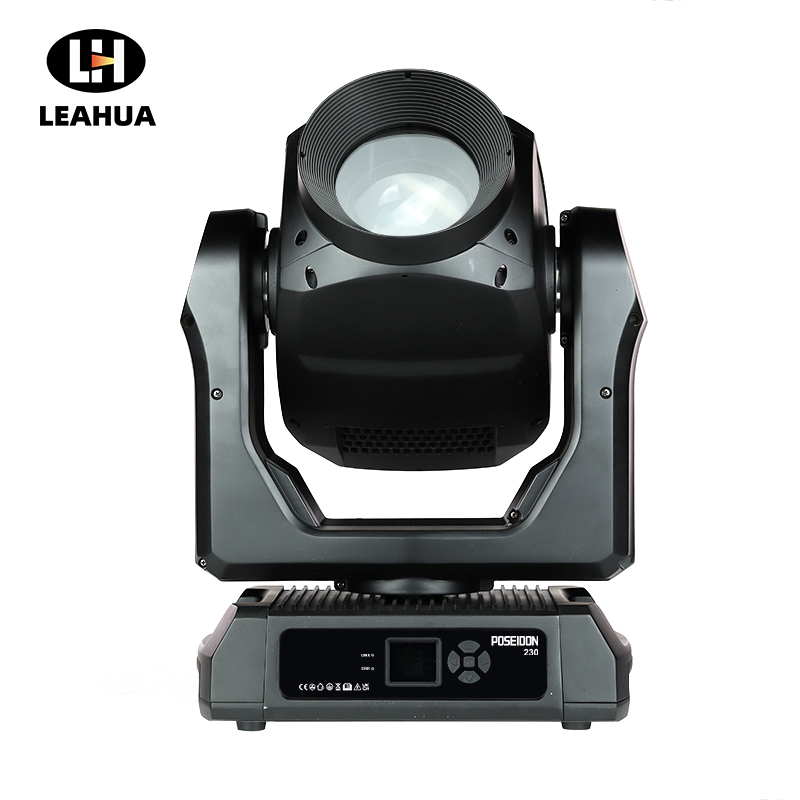

これらの器具は、自動パンとチルトを提供する電動ヨークを備えています。メーカーは通常、特定の「ビーム」「スポット」または「ウォッシュ」のバリエーションでリリースします。重要なトレードオフに注意してください。「3-in-1」ハイブリッド ムービング ヘッドにより、全体的な在庫ニーズが削減されます。ただし、専用の単一目的の光学プロファイルと比較して、ピーク強度と光学的鮮明さが犠牲になる可能性があります。

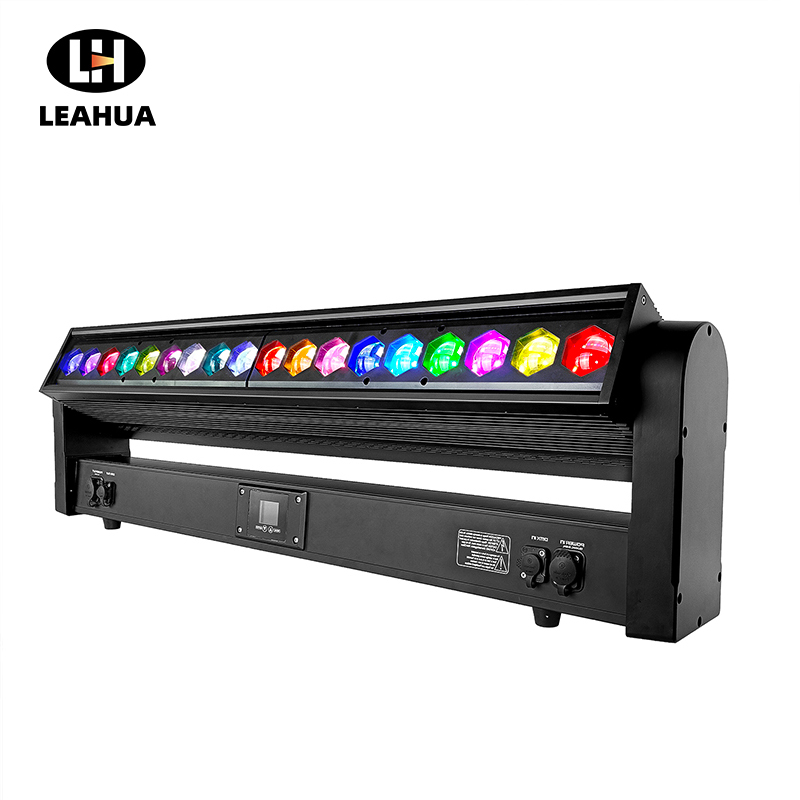

リニアフィクスチャは、主に Cyclorama (Cyc) 照明と大規模な背景洗浄のために導入されます。また、ピクセル マップの視覚効果にも使用します。プログラマーは個々のダイオード グループをトリガーして、ダイナミック ストロボ、目隠し、または出演者の背後で広範囲にわたるカラー グラデーションとして機能させます。
| 器具カテゴリー | 光学機構 | 一次ステージの役割 | エッジ品質 |
|---|---|---|---|
| パー/ウォッシュ | パラボラリフレクター + ダイオード | ベースライン照明、幅広い色混合 | 非常に柔らかい / 拡散 |
| フレネル/PC | 同心リングレンズ | 洗い場をシームレスにブレンド | ソフト / 調整可能 |
| プロファイル / 楕円体 | レンズ、シャッター、絞り | 被験者の分離、ゴボ投影 | シャープ/ハードエッジ |
| ムービングヘッド | 電動ヨーク | ダイナミックな航空効果、被写体の追跡 | さまざま (ビーム/スポット/ウォッシュ) |
製品タイプは、現実世界の環境の物理的および技術的制約に直接関係している必要があります。野外フェスティバルでは優れた設備でも、静かな劇場では致命的に失敗する可能性があります。

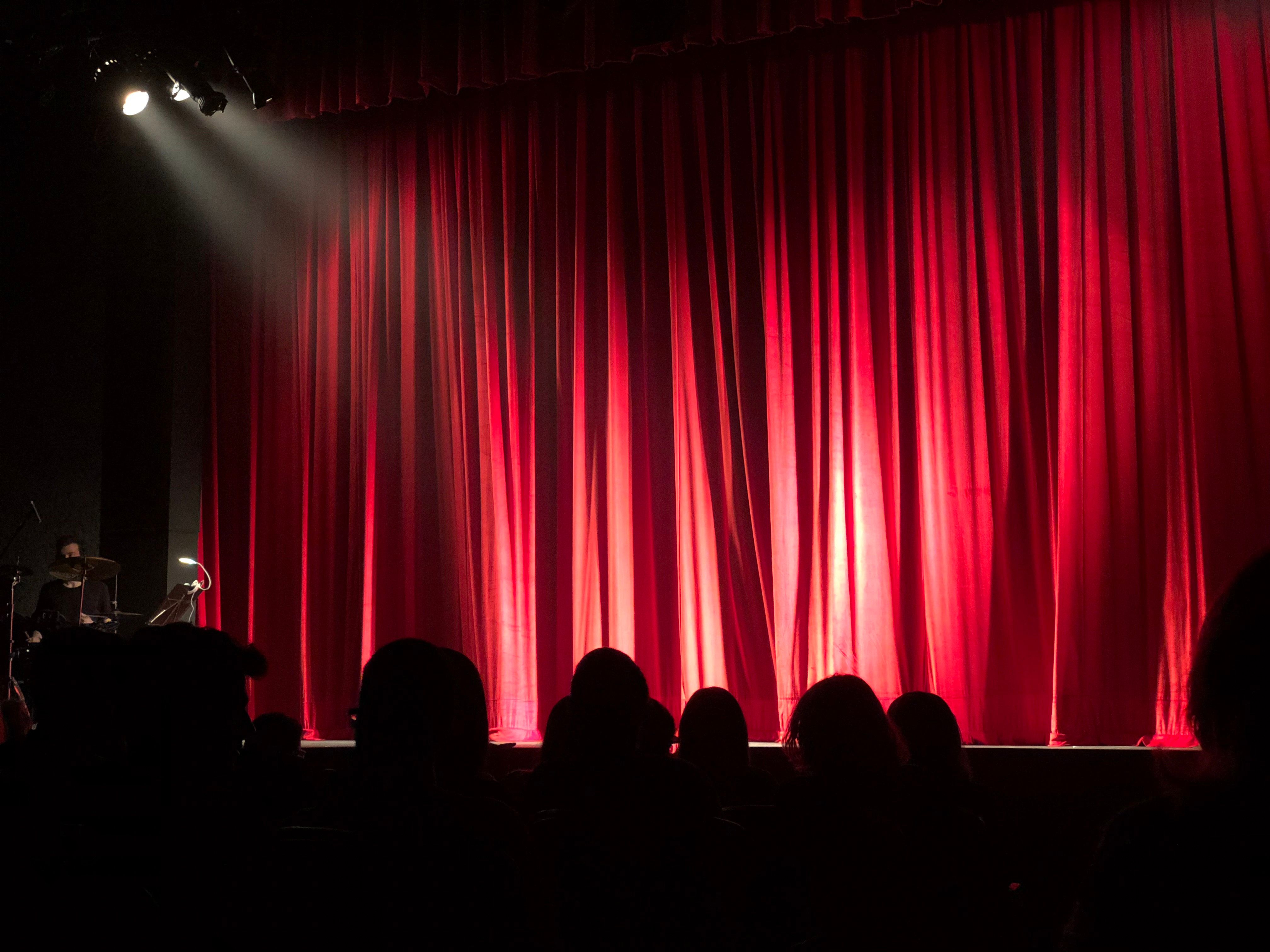

演劇および舞台芸術: ここでの重要な制約には、音響感度と微妙な雰囲気の変化が含まれます。厳しい要件では、ファンレスまたは超静音のアクティブ冷却システムが求められます。高解像度の調光曲線も必要です。標準の 8 ビット調光により、停電の前に目に見える「ステップ」が作成されます。完全にスムーズで知覚できないゼロまでのフェードを保証するには、16 ビット調光を利用する必要があります。
放送、映画、礼拝堂: これらの環境では、カメラに面したセットアップが重点的に使用されます。重要な制約は、カメラ センサーの相互作用と正確な肌のトーンのレンダリングを中心に展開されます。厳格な要件には、高い PWM (パルス幅変調) 周波数が含まれます。高い PWM により、カメラ フレームの「ちらつきのない」出力が保証されます。また、センサーが確実に色を自然に処理できるように、標準 CRI よりも高い TLCI (テレビ照明一貫性指数) スコアを優先する必要があります。

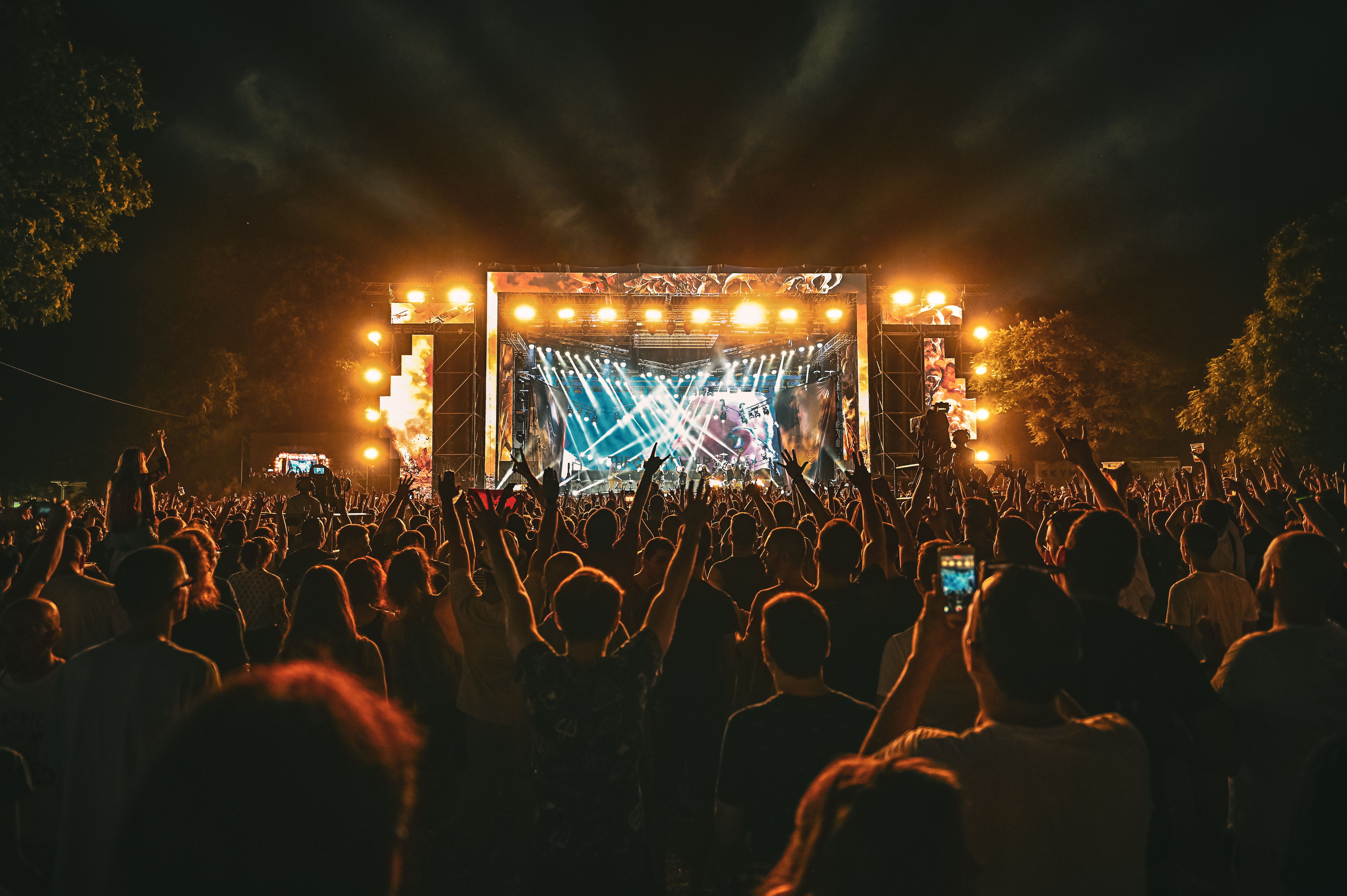

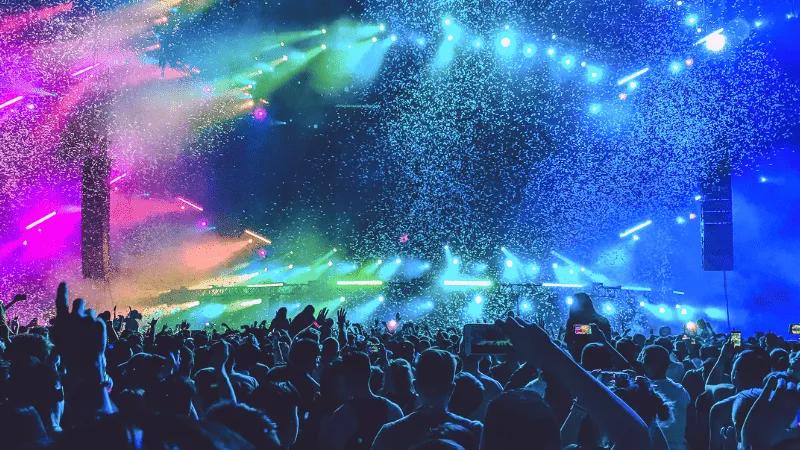

コンサート、ツアー、野外フェスティバル: 主な制約には、過酷な環境への曝露と迅速かつ反復的な展開が含まれます。絶対的な要件により、IP65 耐候性シャーシが求められます。頑丈な金属ハウジング、重い大気を切り抜ける高出力のビーム固定具、そして毎日の装備の酷使に耐えることができる堅牢なロック機構が必要です。
正確で測定可能な指標を身につけることで、サプライヤーの誇張された主張に騙されることを防ぎます。実際のパフォーマンスパラメータに基づいて光を評価する必要があります。
メーカーはよくダイオードのピークワット数を宣伝しますが、この指標は購入者を誤解させます。レンズと反射板は光を捕らえたり、散乱させたりします。代わりに、Center Beam Candlepower (CBCP) および包括的な IES 配布ファイルを調べる必要があります。 IES ファイルは、光ビームがどのように動作し、減衰し、特定の投影距離に広がるかを正確にマップします。このデータは理論上のルーメン出力よりもはるかに重要です。
ダイオード システムを区別することは、生産価値に直接影響します。
| システムタイプ | 含まれるダイオード | 最適なアプリケーション | 演色性への影響 |
|---|---|---|---|
| RGB | 赤、緑、青 | 基本的な DJ セットアップ、シンプルな構造 | 白のレンダリングが悪く、肌の色合いが不自然です。 |
| RGBW | 赤、緑、青、白 | コンサート、標準的なステージ洗浄 | より良いパステルの作成、厳しいクールな白。 |
| RGBWA-UV | レッド、グリーン、ブルー、ホワイト、アンバー、ウルトラバイオレット | 演劇、放送、美術 | 素晴らしい。アンバーは肌の色を暖めます。 UVは白を輝かせます。 CRI > 90 を簡単に達成できます。 |
プロの現場で自然な肌の色合いを実現するには、90 を超える CRI が依然として絶対に必須であることを強調します。これより低いと、出演者が気分が悪くなったり、疲れ果てたように見えたりします。

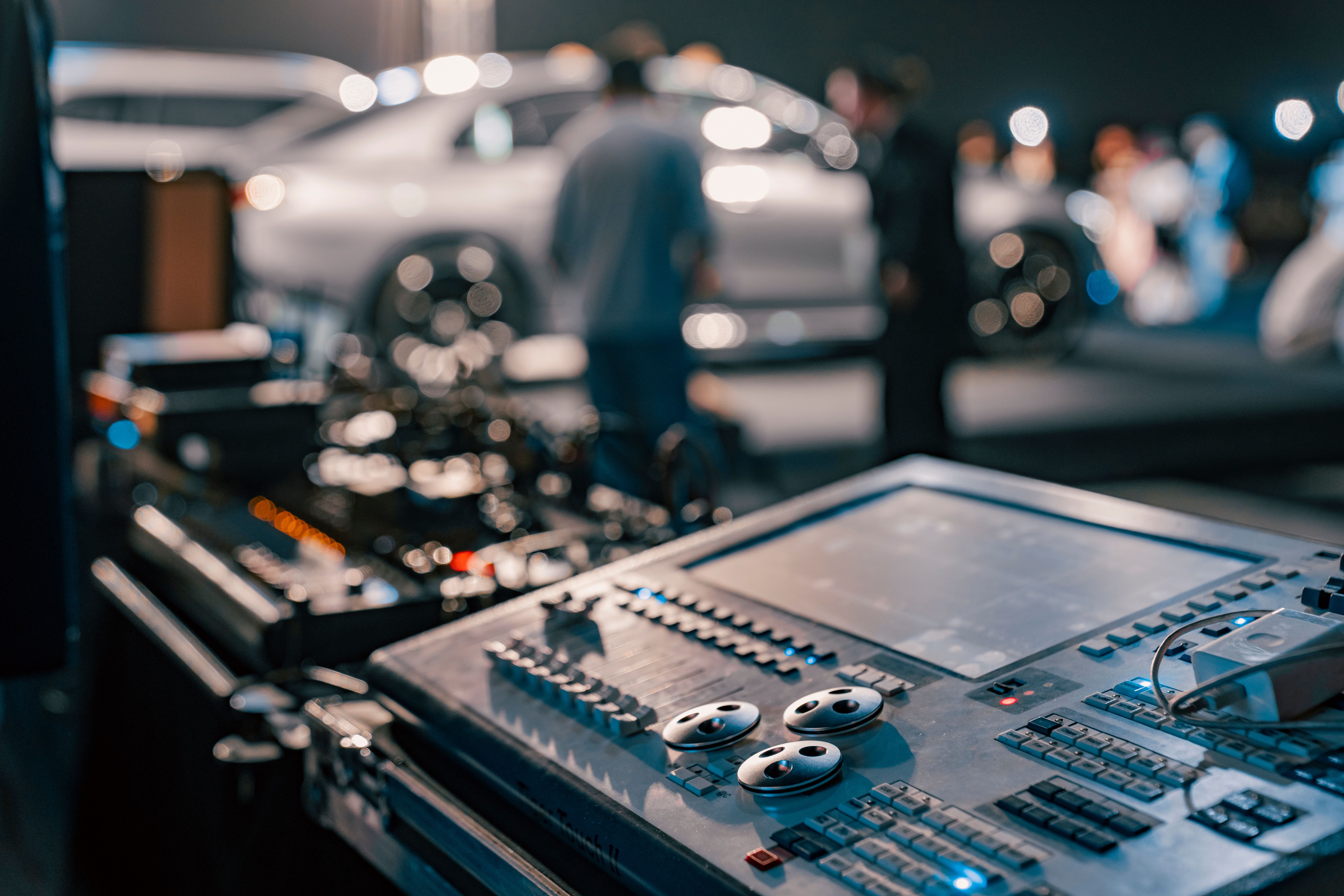

ハードウェアはコンソール ネットワークと適切に統合する必要があります。ベースライン要件は DMX512 のままです。ただし、高度なピクセル マッピングには Art-Net および sACN プロトコルが必要です。これらのネットワークベースのプロトコルは、複雑な照明グリッドにわたる多数のチャンネル数のマッピングを処理します。企業イベントや屋外建築のアップライトを迅速に導入するには、ワイヤレス DMX の信頼性を優先して、公共エリアにわたるケーブル配線を排除する必要があります。
構造化された B2B 購入フレームワークにより、複雑な導入時のリスクが軽減されます。プロジェクトを確実に成功させるには、次の一連の手順に従ってください。
ブリーフの定義: 芸術的ビジョンを測定可能な技術的目標に変換する必要があります。単純に「明るい照明」を要求するのではなく、ステージ中央で 50 フィートの投影距離から 400 ルクスを要求するなど、特定の基準を要求します。
入札と「銃撃戦」: 必ずメーカーにデモ機を依頼してください。現場での並行テストを実施します。測光データを実際の会場の投影距離と照合して検証する必要があります。デモユニットを中立面に照らし、校正された露出計で出力を測定します。
コンプライアンスと認証のレビュー: 未検証の電子機器オーバーヘッドを取り付けないでください。最終候補に挙げられた器具が正規の CE、RoHS、FCC、または地域の電気安全認証を取得していることを確認してください。重い可動部品に二次安全テザー ポイントが含まれていることを確認します。
購入後のキャリブレーション: プロの照明デザイナーと直接連携します。混合インベントリ全体で色温度を標準化する必要があります。段階的にロールアウトを実行する場合は、ショー中に不快な色の不一致を避けるために、新しい LED を従来のハロゲン器具と注意深く一致させる必要があります。
最新の照明システムにアップグレードすると、運用上の柔軟性が大幅に高まります。前例のない電力効率が得られ、コストのかかるメンテナンス ループが排除され、瞬時の色混合によって創造性の広大な可能性が解き放たれます。現在の電気容量と構造上のリギングの制約を注意深く監査することが、依然として重要な最初のステップです。購入者には、技術照明デザイナーまたは認定販売代理店との話し合いを開始することを強くお勧めします。これらは、特定の会場のニーズに合わせて正確に必要なユニットを指定するのに役立ちます。
A: PAR はパラボリック アルミナイズド リフレクターの略です。元々は、光線を集中させる従来のランプ ハウジングの湾曲した鏡面背面を指しました。最新の LED 同等品は、最新のダイオード アレイと異なる内部レンズを使用しているにもかかわらず、ステージ上でまったく同じブロード ウォッシュ機能の役割を果たすため、この頭字語を保持しています。
A: 調整可能な高い PWM (パルス幅変調) 周波数を持つ器具を指定する必要があります。カメラのシャッター速度が低い PWM 周波数と衝突すると、画面に目に見える縞模様やちらつきが現れます。器具の PWM を 1200Hz、3000Hz、またはそれ以上に調整すると、最新の放送カメラのフレーム レートに完全に一致するスムーズな連続照明が保証されます。
A: はい。最新の LED プロファイルは、従来の 750W タングステン器具の出力とビームのシャープネスに簡単に匹敵、またはそれを超えています。高 CRI エンジンにより、優れた肌トーンのレンダリングが実現します。さらに、LED プロファイルは、ライティング コンソールからネイティブでシームレスな色の混合を直接追加することにより、物理的なゲルの必要性を排除します。
